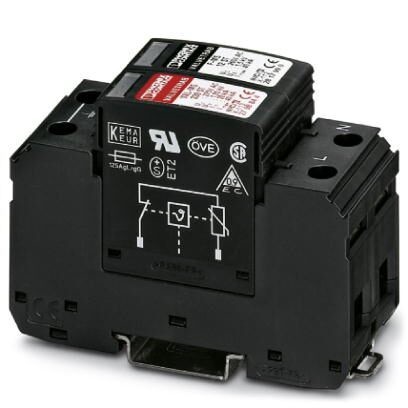

Разрядник для защиты от импульсных перенапряжений, для 3-проводных систем электропитания (L1, N, PE), состоит из базового элемента и защитного штекера, для монтажа на NS 35.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Спецификации UL
7. UL данные по присоединению
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Спецификации UL
7. UL данные по присоединению
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Высота | 89, 8 мм |
| Ширина | 35, 6 мм |
| Глубина | 65, 7 мм (вкл. монтажная рейка 7, 5 мм) |
| Единица шага | 2 TE |
2. Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Класс испытания согл. МЭК | II |
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Монтажная рейка35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| PBT | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
4. Защитная цепь
| Номинальное напряжение UN | 240/415 В AC (TN-S) |
| 240/415 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L-N) | 275 В AC |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 275 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 260 В AC |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 120 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up (L-N) | ≤ 1, 35 кВ |
| Уровень защиты Up (L-PE) | ≤ 1, 6 кВ |
| Уровень защиты Up (N-PE) | ≤ 1, 5 кВ |
| Остаточное напряжение Ures (L-N) | ≤ 1, 35 кВ (при In) |
| ≤ 1, 1 кВ (При 10 кА) | |
| ≤ 1 кВ (при 5 кА) | |
| ≤ 0, 9 кВ (При 3 кА) | |
| Остаточное напряжение Ures (L-PE) | ≤ 1, 6 кВ (при In) |
| ≤ 1, 2 кВ (При 10 кА) | |
| ≤ 1 кВ (при 5 кА) | |
| ≤ 0, 9 кВ (При 3 кА) | |
| Остаточное напряжение Ures (N-PE) | ≤ 0, 4 кВ (при In) |
| ≤ 0, 25 кВ (При 10 кА) | |
| ≤ 0, 15 кВ (при 5 кА) | |
| ≤ 0, 1 кВ (При 3 кА) | |
| Характеристика TOV при UT (L-N) | 335 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A (gG) |
5. Параметры соединения
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1, 5 мм² ... 16 мм²) |
| 4, 5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1, 5 мм² ... 25 мм² |
| Сечение жесткого провода | 1, 5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1, 5 мм² ... 16 мм² |
6. Спецификации UL
| Тип SPD | 4CA |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 275 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 275 В AC |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 260 В AC |
| Номинальное напряжение | 230 В AC |
| Защитная цепь | L-N |
| L-G | |
| N-G | |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Измеренное предельное напряжение MLV (L-N) | 1910 В |
| Измеренное предельное напряжение MLV (L-G) | 2630 В |
| Измеренное предельное напряжение MLV (N-G) | 1370 В |
| Номинальный импульсный разрядный ток In (L-N) | 20 кA |
| Номинальный импульсный разрядный ток In (L-G) | 20 кA |
| Номинальный импульсный разрядный ток In (N-G) | 20 кA |
7. UL данные по присоединению
| Сечение проводника AWG | 10 ... 2 |
| Момент затяжки | 30 lbf-in. |
8. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130805 |
| ECl@ss 8.0 | 27130805 |
| ECl@ss 9.0 | 27130805 |
11. ETIM
| ETIM 2.0 | EC000941 |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
12. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
