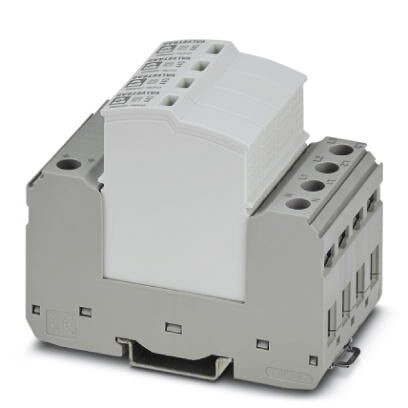

Вставной разрядник для защиты от перенапряжений, тип 2 / класс II, 3-фазных сетей электропитания с проводниками N и PE (5-проводные системыL1, L2, L3, N, PE), с контактом удаленного оповещения.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Защитная цепь
6. Индикатор / Дистанционная сигнализация
7. Параметры соединения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Защитная цепь
6. Индикатор / Дистанционная сигнализация
7. Параметры соединения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
1. Размеры
| Высота | 97, 9 мм |
| Ширина | 49, 2 мм |
| Глубина | 74, 5 мм (вкл. монтажная рейка 7, 5 мм) |
| Единица шага | 2, 7 TE |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Класс испытания согл. МЭК | II |
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN-S |
| IT | |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Монтажная рейка35 мм |
| Цвет | светло-серый RAL 7035 |
| серый цвет A RAL 7042 | |
| Материал корпуса | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 3 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
4. Дальнейшие описания
| Указание | Для использования в любых низковольтных системах между L-N и L-PEN.Только для использования в ИТ-системах между L-PE и N-PE, если корпусы низковольтного оборудования соединены с системой заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и корпусов низковольтной энергопотребляющей установки. RE = RA согласно МЭК 60364-4-442 / VDE 0100-442 рис. 44D / пример a) |
5. Защитная цепь
| Номинальное напряжение UN | 400/690 В AC (TN-S) |
| 400 В AC (IT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 440 В AC |
| Номинальный ток IL | 40 A (Вилочный кабельный наконечник Biconnect M4, 6 мм²) |
| 63 A (Кабельный наконечник TWIN 2 х 10 мм²) | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 720 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA (при входном предохранителе до 315 A gG) |
| 50 кA (при входном предохранителе до 200 A gG) | |
| Уровень защиты Up (L-N) | ≤ 4 кВ |
| Уровень защиты Up (L-PE) | ≤ 1, 9 кВ |
| Уровень защиты Up (N-PE) | ≤ 1, 9 кВ |
| Остаточное напряжение Ures (L-N) | ≤ 4 кВ (при In) |
| ≤ 3, 5 кВ (При 10 кА) | |
| ≤ 3, 2 кВ (при 5 кА) | |
| ≤ 3, 1 кВ (при 4 кА) | |
| ≤ 2, 85 кВ (при 2 кА) | |
| Остаточное напряжение Ures (L-PE) | ≤ 1, 9 кВ (при In) |
| ≤ 1, 65 кВ (При 10 кА) | |
| ≤ 1, 5 кВ (при 5 кА) | |
| ≤ 1, 45 кВ (при 4 кА) | |
| ≤ 1, 35 кВ (при 2 кА) | |
| Остаточное напряжение Ures (N-PE) | ≤ 1, 9 кВ (при In) |
| ≤ 1, 65 кВ (При 10 кА) | |
| ≤ 1, 5 кВ (при 5 кА) | |
| ≤ 1, 45 кВ (при 4 кА) | |
| ≤ 1, 35 кВ (при 2 кА) | |
| Характеристика TOV при UT | 581 В AC (5 с / режим устойчивости) |
| 762 В AC (120 мин / режим безопасного сбоя) | |
| Время срабатывания tA | ≤ 25 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 40 A (gG / Вилочный кабельный наконечник Biconnect M4, 6 мм²) |
| 63 A (gG / кабельный наконечник TWIN 2 х 10 мм²) | |
| Макс. номинал входного предохранителя при подключении ответвлений | 315 A (gG) |
6. Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 5 мA AC ... 1 A AC |
| 1 A DC (30 В DC) | |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Резьба винтов | M2 |
| Момент затяжки | 0, 25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение проводника AWG | 28 ... 16 |
7. Параметры соединения
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 4, 5 Нм |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 2, 5 мм² ... 16 мм² |
| Сечение жесткого провода | 2, 5 мм² ... 25 мм² |
| Сечение проводника AWG | 12 ... 4 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1, 5 мм² ... 6 мм² |
8. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
10. eCl@ss
| ECl@ss 8.0 | 27130805 |
| ECl@ss 9.0 | 27130805 |
11. ETIM
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
Характеристики
Бренд
PHOENIX CONTACT
