Описание
Характеристики

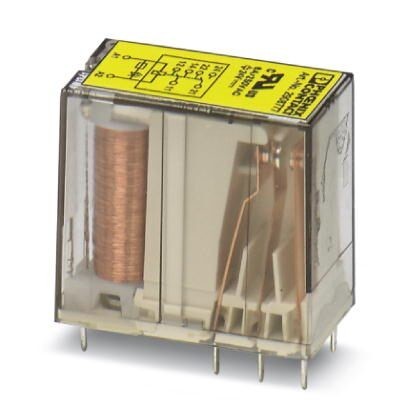

Реле защиты с принудительно управляемыми контактами согласно DIN EN 61810-3, исполнение контактов2 переключающих. Требования для типа A согласно DIN EN 61810-3 выполняются при расключении «1 замыкающий / 1 размыкающий контакт».
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Активная часть
4. Контактная часть
5. Общие сведения
6. Параметры подключения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Условия окружающей среды
3. Активная часть
4. Контактная часть
5. Общие сведения
6. Параметры подключения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Ширина | 12, 6 мм |
| Высота | 29 мм |
| Глубина | 25, 5 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Степень защиты | IP20 |
3. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Типовой входной ток при UN | 29 мА |
| Время срабатывания, типовое | 10 мс |
| Время возврата, типовое | 4 мс |
| Мощность потерь при номинальных условиях | 0, 7 Вт |
4. Контактная часть
| Исполнение контакта | 2 переключающих контакта |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 15 В |
| Минимальный коммутационный ток | 10 мА |
| Максимальный пусковой ток | 6 A |
| Макс. ток продолжительной нагрузки | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (при 24 В DC) |
| 288 Вт (При 48 В DC) | |
| 88 Вт (При 110 В DC) | |
| 110 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) | |
| Коммутационная способность минимальная | 0, 24 Вт |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 3 A (при 230 В, AC15) | |
| Нагрузка двигателя согласно UL 508 | 10 LRA / 0, 5 FLA |
5. Общие сведения
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| B10d | 600000 Циклы (AC1250 V / 6 A1 NO) |
| 900000 Циклы (AC1250 V / 3 A1 NO) | |
| 1800000 Циклы (AC1250 V / 1, 5 A1 NO) | |
| 180000 Циклы (AC15250 V / 3 A1 NO) | |
| 560000 Циклы (AC15250 V / 2 A1 NO) | |
| 4600000 Циклы (AC15250 V / 0, 75 A1 NO) | |
| 360000 Циклы (DC1324 V / 3 A1 NO) | |
| 740000 Циклы (DC1324 V / 1, 5 A1 NO) | |
| 4200000 Циклы (DC1324 V / 0, 75 A1 NO) |
6. Параметры подключения
| Тип подключения | Подключение пайкой |
7. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| DIN EN 61810-3 | |
| МЭК 60664-1 | |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
10. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
11. UNSPSC
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
