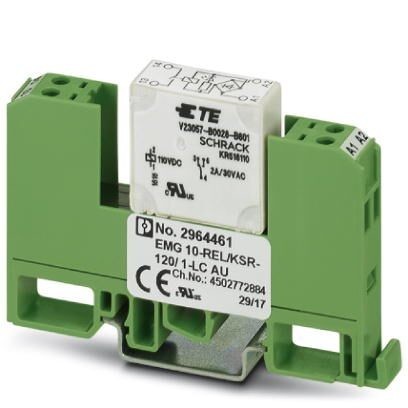

Релейный модуль со впаянными миниатюрными реле, позолоченный контакт для небольших нагрузок, 1 замыкающий контакт, входное напряжение 120 В AC/DC
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 10, 6 мм |
| Высота | 75 мм |
| Глубина | 53, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 40 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Степень защиты | IP20 |
4. Активная часть
| Входное номинальное напряжение UN | 120 В AC/DC |
| Диапазон входных напряжений относительно UN | 0, 8 ... 1, 1 |
| Типовой входной ток при UN | 5 мА |
| Время срабатывания, типовое | 7 мс |
| Время возврата, типовое | 11 мс |
| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
| Защита от перенапр. Варистор | |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0, 6 Вт |
5. Контактная часть
| Исполнение контакта | Сдв. контакт, 1 замыкатель |
| Тип коммутационного контакта | Двойной контакт |
| Материал контакта | AgPd60, с твердым золотым покрытием |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| Минимальное напряжение переключения | 100 мкB |
| Минимальный коммутационный ток | 20 мкA |
| Максимальный пусковой ток | 0, 2 A |
| Макс. ток продолжительной нагрузки | 0, 5 A |
| Мощность отключения (активная нагрузка), максимальная | 5 Вт (при 24 В DC) |
6. Сторона контакта (при отсутствии золотого покрытия)
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Максимальное напряжение переключения | 125 В AC |
| Макс. ток продолжительной нагрузки | 2 A |
| Максимальный пусковой ток | 2 A |
| Мощность отключения (активная нагрузка), максимальная | 29 Вт (при 24 В DC) |
| 29 Вт (При 48 В DC) | |
| 29 Вт (При 60 В DC) |
7. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
8. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
9. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
10. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
13. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
14. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
