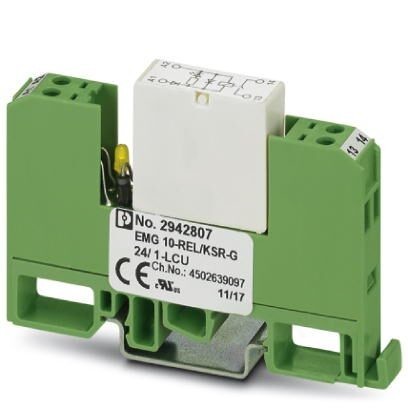

Релейный модуль EMG 10-REL/KSR-G 24/ 1-LCU

Описание

Характеристики

Релейный модуль со впаянным миниатюрным реле, материал контактов (AgNi)для средних и больших нагрузок, 1 замыкающий контакт, входное напряжение 24 В DC, конструкция повернута на 180°

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 10, 6 мм
Высота 75 мм
Глубина 53, 5 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -20 °C ... 40 °C
Температура окружающей среды (хранение/транспорт) -20 °C ... 70 °C
4. Активная часть
Входное номинальное напряжение UN 24 В DC
Диапазон входных напряжений относительно UN 0, 8 ... 1, 1
Типовой входной ток при UN 21 мА
Время срабатывания, типовое 7 мс
Время возврата, типовое 11 мс
Защитная схема Защита от переполюсовки Диод защиты от переполюсовки
Защитный диод Защитный диод
Индикация рабочего напряжения LED желт.
Мощность потерь при номинальных условиях 0, 5 Вт
5. Контактная часть
Исполнение контакта 1 контакт, 1 замыкатель
Тип коммутационного контакта Одинарный контакт
Материал контакта AgNi
Максимальное напряжение переключения 250 В AC/DC
Максимальный пусковой ток 8 A
Макс. ток продолжительной нагрузки 6 A
Мощность отключения (активная нагрузка), максимальная 140 Вт (при 24 В DC)
60 Вт (При 48 В DC)
45 Вт (При 60 В DC)
35 Вт (При 110 В DC)
55 Вт (При 220 В DC)
1500 ВА (При 250 В AC)
6. Общие сведения
Испытательное напряжение, обмотка реле / релейный контакт 4 кВ AC (50 Гц, 1 мин)
Режим работы 100 % ED
Долговечность механическая прибл. 2x 107 коммутационных циклов
Монтажное положение на выбор
Указания по монтажу устанавливаются в ряд без промежутков
7. Параметры подключения
Наименование, подключение Активная часть
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 12
8. Параметры подключения 2
Наименование, подключение Контактная часть
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 12
9. Стандарты и предписания
Подключение согласно стандарту CUL
Стандарты / нормативные документы МЭК 60664
EN 50178
Изоляция Основная изоляция
Степень загрязнения 2
Категория перенапряжения III
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 27371100
ECl@ss 4.1 27371100
ECl@ss 5.0 27371600
ECl@ss 5.1 27371600
ECl@ss 6.0 27371600
ECl@ss 7.0 27371601
ECl@ss 8.0 27371601
ECl@ss 9.0 27371601
12. ETIM
ETIM 2.0 EC001437
ETIM 3.0 EC001437
ETIM 4.0 EC001437
ETIM 5.0 EC001437
ETIM 6.0 EC001437
ETIM 7.0 EC001437
13. UNSPSC
UNSPSC 6.01 30211916
UNSPSC 7.0901 39121515
UNSPSC 11 39121515
UNSPSC 12.01 39121515
UNSPSC 13.2 39122334
UNSPSC 18.0 39122334
UNSPSC 19.0 39122334
UNSPSC 20.0 39122334
UNSPSC 21.0 39122334
