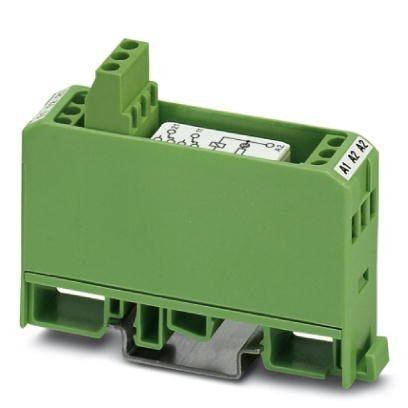

Релейный модуль со впаянным миниатюрным реле, материал контактов (AgNi)для средних и больших нагрузок, 2 переключающих контакта, вход. напряжение 230 В перем. тока
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
| Указание | Имеются только варианты для сетей переменного тока. |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 75 мм |
| Глубина | 62, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 40 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
4. Активная часть
| Входное номинальное напряжение UN | 230 В AC |
| Диапазон входных напряжений относительно UN | 0, 85 ... 1, 1 |
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 4 мА |
| Время срабатывания, типовое | 7 мс |
| 3 мс ... 12 мс | |
| Время возврата, типовое | 3 мс |
| Диапазон значений времени возврата, типовой | 2 мс ... 9 мс |
| Индикация рабочего напряжения | Лампа тлеющего разряда |
| Мощность потерь при номинальных условиях | 0, 92 Вт |
5. Контактная часть
| Исполнение контакта | Одиночный, 2 переключающих |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 6 A |
| Макс. ток продолжительной нагрузки | 5 A |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (при 24 В DC) |
| 95 Вт (При 48 В DC) | |
| 60 Вт (При 60 В DC) | |
| 40 Вт (При 110 В DC) | |
| 55 Вт (При 220 В DC) | |
| 1250 ВА (При 250 В AC) |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Испытательное напряжение, релейный контакт / релейный контакт | 1 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 5x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
7. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
8. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
9. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 2, 3 кВ |
| Изоляция | Основная изоляция |
| Безопасная развязка, усиленная изоляция и 6 кВ между входной электрической цепью и цепями выходного сигнала | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Наименование | Зазоры и пути утечки между входной и контактной токовой цепью (или выходной контактной токовой цепью) |
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | EN 61810-1 |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
12. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
13. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
