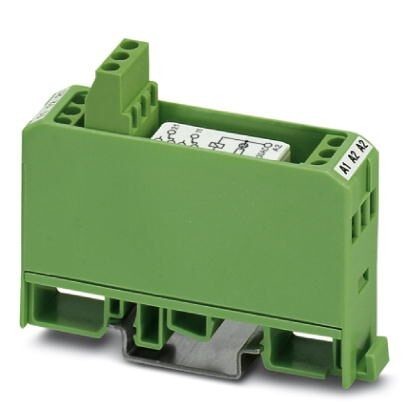

Релейный модуль со впаянными миниатюрными реле, материал контакта AgNi+Auдля коммутации нагрузок от малых до высоких, 2 перекл. контакта, входное напряжение 230 В AC
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
| Указание | Имеются только варианты для сетей переменного тока. |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 75 мм |
| Глубина | 62, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 40 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
4. Активная часть
| Входное номинальное напряжение UN | 230 В AC |
| Диапазон входных напряжений относительно UN | 0, 85 ... 1, 1 |
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 4 мА |
| Время срабатывания, типовое | 7 мс |
| 3 мс ... 12 мс | |
| Время возврата, типовое | 3 мс |
| Диапазон значений времени возврата, типовой | 2 мс ... 9 мс |
| Индикация рабочего напряжения | Лампа тлеющего разряда |
| Мощность потерь при номинальных условиях | 0, 92 Вт |
5. Контактная часть
| Исполнение контакта | Одиночный, 2 переключающих |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi, с покрытием золотом |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| Максимальный пусковой ток | 0, 2 A |
| Макс. ток продолжительной нагрузки | 50 мА |
| Мощность отключения (активная нагрузка), максимальная | 1, 2 Вт (при 24 В DC) |
6. Сторона контакта (при отсутствии золотого покрытия)
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Максимальное напряжение переключения | 250 В AC/DC |
| Макс. ток продолжительной нагрузки | 5 A |
| Максимальный пусковой ток | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (при 24 В DC) |
| 95 Вт (При 48 В DC) | |
| 60 Вт (При 60 В DC) | |
| 40 Вт (При 110 В DC) | |
| 55 Вт (При 220 В DC) | |
| 1250 ВА (При 250 В AC) |
7. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Испытательное напряжение, релейный контакт / релейный контакт | 1 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 5x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
8. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
9. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
10. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 2, 3 кВ |
| Изоляция | Основная изоляция |
| Безопасная развязка, усиленная изоляция и 6 кВ между входной электрической цепью и цепями выходного сигнала | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Наименование | Зазоры и пути утечки между входной и контактной токовой цепью (или выходной контактной токовой цепью) |
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | EN 61810-1 |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
13. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
14. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
