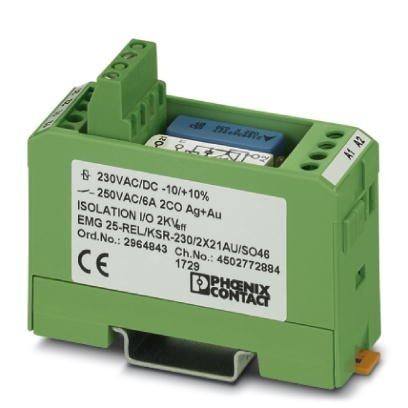

Релейные согласующие устройства, для предотвращения интерференционного воздействия на цепи управления, со впаянными миниатюрными реле, материал контактов Auдля коммутации небольших нагрузок, 2 переключающий контакт, входное напряжение 230 В AC
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 25 мм |
| Высота | 75 мм |
| Глубина | 62, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 40 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
4. Активная часть
| Входное номинальное напряжение UN | 230 В AC/DC |
| Диапазон входных напряжений относительно UN | 0, 9 ... 1, 1 |
| Типовой входной ток при UN | 18 мА |
| Время срабатывания, типовое | 10 мс |
| Время возврата, типовое | 8 мс |
| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
| Защита от перенапр. Варистор | |
| RC-звено RC-звено | |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 4, 14 Вт |
5. Контактная часть
| Исполнение контакта | Одиночный, 2 переключающих |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | Ag, золотое напыление |
| Максимальное напряжение переключения | 24 В AC/DC |
| Максимальный пусковой ток | 0, 2 A |
| Макс. ток продолжительной нагрузки | 0, 5 A |
| Мощность отключения (активная нагрузка), максимальная | 5 Вт |
6. Сторона контакта (при отсутствии золотого покрытия)
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Максимальное напряжение переключения | 250 В AC/DC |
| Макс. ток продолжительной нагрузки | 5 A |
7. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2, 5 кВ AC (50 Гц, 1 мин) |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
8. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
9. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
10. Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
| МЭК 60664A | |
| DIN VDE 0110 | |
| DIN VDE 0109-11, проект | |
| МЭК 60255/DIN VDE 0435 (соотв. разделы) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
13. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
14. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
Характеристики
Бренд
PHOENIX CONTACT
