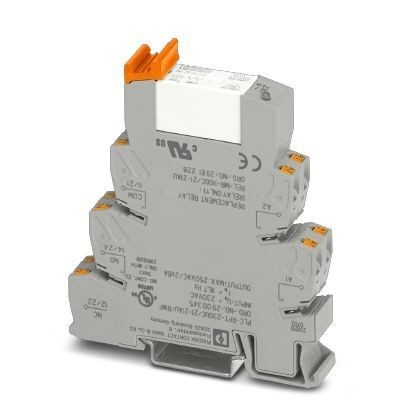

Релейный модуль PLC-RPT-230UC/21-21AU/RWF

Описание

Характеристики

PLC-INTERFACE для ж/д транспорта, состоит из основной клеммы с зажимом рush-in и вставным миниатюрным реле с многосл. золотым контактом, диапазон0,75 x UN до 1,15 x UN, номинальная входная частота 16,7 Гц, 2 переключающих контакта, входное напряжение 230 В перем. тока

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие / сертификаты
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 14 мм
Высота 80 мм
Глубина 94 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Степень защиты RT III (Реле)
IP20 (Установочный блок реле)
4. Активная часть
Входное номинальное напряжение UN 230 В AC
Диапазон входных напряжений относительно UN см. диаграмму
Типовой входной ток при UN 4, 8 мА (при AC)
Время срабатывания, типовое 20 мс
Время возврата, типовое 60 мс
Напряжение на катушке 110 В DC
Защитная схема Мостовой выпрямитель
Индикация рабочего напряжения LED желт.
Мощность потерь при номинальных условиях 1, 1 Вт
5. Контактная часть
Исполнение контакта 2 переключающих контакта
Тип коммутационного контакта Одинарный контакт
Материал контакта AgNi + Au
Указание При превышении указанного максимального значения золотое покрытие разрушается! В других режимах приобретаются свойства контактов из AgNi, при этом следует учитывать соответствующее сокращение срока службы.
Максимальное напряжение переключения 30 В AC
36 В DC
Минимальное напряжение переключения 100 мВ
Минимальный коммутационный ток 1 мА
Максимальный пусковой ток 50 мА
Макс. ток продолжительной нагрузки 50 мА
Мощность отключения (активная нагрузка), максимальная 1, 2 Вт (24 В DC)
Коммутационная способность 2 A (24 В (DC15), в соотв. с DIN VDE 0660/IEC 60947)
0, 2 A (220 В DC / 230 В перем. тока (DC13), в соотв. с DIN VDE 0660/МЭК 60947)
3 A (220 В DC / 230 В перем. тока (AC15), в соотв. с DIN EVDE 0660/МЭК 60947)
6. Сторона контакта (при отсутствии золотого покрытия)
Материал контакта AgNi
Указание следующие значение приведены для поврежденного золотого покрытия
Максимальное напряжение переключения 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP.)
Минимальное напряжение переключения 5 В AC/DC
Макс. ток продолжительной нагрузки 6 A
Максимальный пусковой ток 8 A
Минимальный коммутационный ток 10 мА
Мощность отключения (активная нагрузка), максимальная 140 Вт (при 24 В DC)
85 Вт (При 48 В DC)
60 Вт (При 60 В DC)
44 Вт (При 110 В DC)
60 Вт (При 220 В DC)
1500 ВА (При 250 В AC)
Коммутационная способность 2 A (при 24 В, DC13)
0, 2 A (при 110 В, DC13)
0, 2 A (при 250 В, DC13)
2 A (при 24 В, AC15)
2 A (при 120 В, AC15)
2 A (при 250 В, AC15)
7. Общие сведения
Испытательное напряжение, обмотка реле / релейный контакт 6 кВ
Режим работы 100 % ED
Класс воспламеняемости согласно UL 94 V0 (Корпус)
Долговечность механическая прибл. 3x 107 коммутационных циклов
Монтажное положение на выбор
Указания по монтажу устанавливаются в ряд без промежутков
8. Параметры подключения
Наименование, подключение Активная часть
Тип подключения Зажимы Push-in
Длина снятия изоляции 8 мм
Сечение жесткого провода 0, 14 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 14 мм² ... 2, 5 мм²
0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник)
2x 0, 5 мм² ... 1 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG 26 ... 14
9. Параметры подключения 2
Наименование, подключение Контактная часть
Тип подключения Зажимы Push-in
Длина снятия изоляции 8 мм
Сечение жесткого провода 0, 14 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 14 мм² ... 2, 5 мм²
0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник)
2x 0, 5 мм² ... 1 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG 26 ... 14
10. Стандарты и предписания
Электромагнитная совместимость Соответствует Директиве по ЭМС
Подключение согласно стандарту CUL
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы МЭК 60664
EN 50178
Расчетное напряжение изоляции 250 В AC
Расчетное импульсное напряжение 6 кВ
Изоляция Основная изоляция
Степень загрязнения 2
Категория перенапряжения III
Директива по низкому напряжению Соответствие Директиве по низкому напряжению
11. Соответствие / сертификаты
Наименование CE
Маркировка Соответствует требованиям ЕС
12. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27371000
ECl@ss 4.1 27371000
ECl@ss 5.0 27371600
ECl@ss 5.1 27371600
ECl@ss 6.0 27371600
ECl@ss 7.0 27371601
ECl@ss 8.0 27371601
ECl@ss 9.0 27371601
14. ETIM
ETIM 2.0 EC001437
ETIM 3.0 EC001437
ETIM 4.0 EC001437
ETIM 5.0 EC001437
ETIM 6.0 EC001437
ETIM 7.0 EC001437
15. UNSPSC
UNSPSC 6.01 30211916
UNSPSC 7.0901 39121515
UNSPSC 11 39121515
UNSPSC 12.01 39121515
UNSPSC 13.2 39122334
UNSPSC 18.0 39122334
UNSPSC 19.0 39122334
UNSPSC 20.0 39122334
UNSPSC 21.0 39122334
