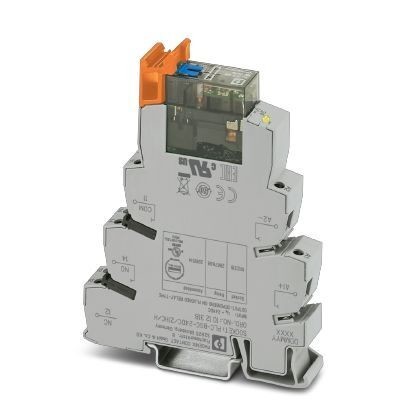

Вставное миниатюрное реле, с силовым контактом, 1 переключающий контакт, кнопка для тестирования, механический индикатор коммутационного положения, статусный светодиод, диод свободного хода, полярность А1+, А2-, входное напряжение 24 В DC
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 14 мм |
| Высота | 80 мм |
| Глубина | 104 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 85 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | RT II (Реле) |
| IP20 (Установочный блок реле) | |
| ≥ IP54 (Место установки) |
4. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Типовой входной ток при UN | 18 мА |
| Время срабатывания, типовое | 10 мс |
| Время возврата, типовое | 10 мс |
| Напряжение на катушке | 24 В DC |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защитный диод Защитный диод | |
| Индикация рабочего напряжения | LED желт. |
5. Контактная часть
| Исполнение контакта | 1 переключающий контакт |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Минимальное напряжение переключения | 12 В (10 мА) |
| Минимальный коммутационный ток | 10 мА (12 В) |
| Максимальный пусковой ток | 24 A (20 мс) |
| Макс. ток продолжительной нагрузки | 10 A |
| Мощность отключения (активная нагрузка), максимальная | 264 Вт (24 В DC) |
| 62 Вт (48 В DC) | |
| 48 Вт (60 В DC) | |
| 52 Вт (110 В DC) | |
| 66 Вт (220 В DC) | |
| 2750 ВА (500 В AC) | |
| Коммутационная способность | 2 A (24 В, DC13) |
| 3 A (230 В, AC15) |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
| Долговечность механическая | 5x 106 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
7. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
8. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
9. Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| UL, США | UL 508 |
| UL 508 Recognized | |
| UL, США / Канада | cUL 508 |
| cUL 508 одобр. |
10. Соответствие / сертификаты
| Наименование | UL, США |
| Маркировка | UL 508 |
| UL 508 Recognized | |
| Наименование | UL, США / Канада |
| Маркировка | UL 508 |
| UL 508 Recognized |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
