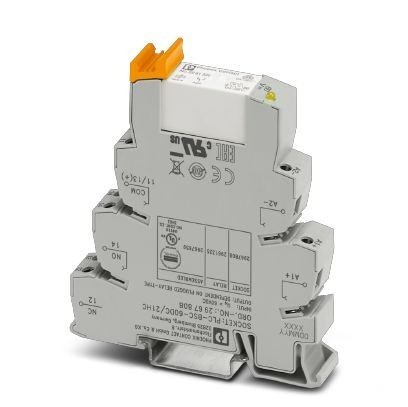

PLC-INTERFACE, состоит из основной клеммы PLC-BSC.../21 HC с винтовым зажимом и вставным мини-реле для высокого тока длит. нагрузки, для монтажной рейки NS 35/7,5, предельн. ток длит. нагр. до 10 A, 1 перекл. контакт, входное напряжение 60 В DC
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 14 мм |
| Высота | 80 мм |
| Глубина | 94 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | RT II (Реле) |
| IP20 (Установочный блок реле) |
4. Активная часть
| Входное номинальное напряжение UN | 60 В DC |
| Типовой входной ток при UN | 10 мА |
| Время срабатывания, типовое | 8 мс |
| Время возврата, типовое | 10 мс |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защитный диод Защитный диод | |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0, 6 Вт |
5. Контактная часть
| Исполнение контакта | 1 переключающий контакт |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Минимальное напряжение переключения | 12 В (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Максимальный пусковой ток | 30 A (300 мс) |
| Макс. ток продолжительной нагрузки | 10 A |
| 6 A (Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.) | |
| Мощность отключения (активная нагрузка), максимальная | 240 Вт (при 24 В DC) |
| 58 Вт (При 48 В DC) | |
| 48 Вт (При 60 В DC) | |
| 50 Вт (При 110 В DC) | |
| 80 Вт (При 220 В DC) | |
| 2500 ВА (При 250 В AC) | |
| Мощность отключения (активная нагрузка), максимальная, при наличии перемычки | 144 Вт (При 24 В DC Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.) |
| 1500 ВА (При 250 В AC Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0, 2 A (при 110 В, DC13) | |
| 0, 2 A (при 250 В, DC13) | |
| 6 A (при 24 В, AC15) | |
| 6 A (при 120 В, AC15) | |
| 6 A (при 250 В, AC15) |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
| Долговечность механическая | 3x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
7. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
8. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
9. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
12. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
13. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
