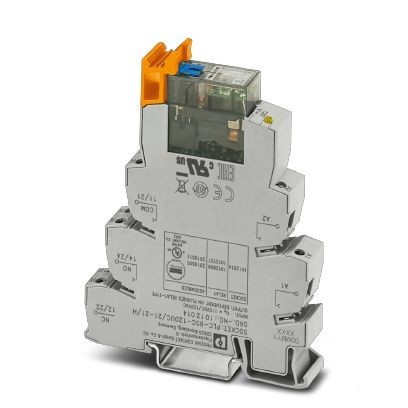

Релейный модуль PLC-RSC-120UC/21-21/MS

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF157589
Релейный модуль PLC-RSC-120UC/21-21/MS
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:3330.06
Категории: Реле
Описание
Характеристики

Вставное миниатюрное реле, с силовым контактом, 2 перекл. контакта, кнопка тестирования, механический индикатор коммутац. положения, СИД состояния, безынерционный диод, полярность А1+, А2, входное напр. 110  В  DC


Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
1. Указание
Ограничение износаЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина14 мм
Высота80 мм
Глубина104 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации)-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)-20 °C ... 85 °C
Макс. рабочая высота≤ 2000 м
Степень защитыRT II (Реле)
IP20 (Установочный блок реле)
≥ IP54 (Место установки)
4. Активная часть
Входное номинальное напряжение UN120 В  AC
110 В  DC
Типовой входной ток при UN5 мА
Время срабатывания, типовое6 мс (110  В  DC)
3 мс ... 15 мс (120 В AC)
Время возврата, типовое10 мс (110  В  DC)
Диапазон значений времени возврата, типовой3 мс ... 15 мс (120 В AC)
Защитная схемаМостовой выпрямитель Мостовой выпрямитель
Индикация рабочего напряженияLED желт.
5. Контактная часть
Исполнение контакта2 переключающих контакта
Тип коммутационного контактаОдинарный контакт
Материал контактаAgNi
Максимальное напряжение переключения250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Минимальное напряжение переключения12 В (10  мА)
Минимальный коммутационный ток10 мА (12 В)
Максимальный пусковой ток12 A (20  мс)
Макс. ток продолжительной нагрузки6 A
Мощность отключения (активная нагрузка), максимальная192 Вт (24 В DC)
62 Вт (48 В DC)
42 Вт (60 В DC)
55 Вт (110  В  DC)
66 Вт (220 В DC)
2000 ВА (500  В  AC)
Коммутационная способность1 A (24 В, DC13)
1, 5 A (230 В, AC15)
6. Общие сведения
Испытательное напряжение, обмотка реле / релейный контакт4 кВeff (50 Гц, 1 мин)
Испытательное напряжение, переключающий контакт / переключающий контакт2, 5 кВeff (50 Гц, 1 мин)
Режим работы100 % ED
Класс воспламеняемости согласно UL 94V0 (Корпус)
Долговечность механическая5x 106 коммутационных циклов
Монтажное положениена выбор
Указания по монтажуустанавливаются в ряд без промежутков
7. Параметры подключения
Наименование, подключениеАктивная часть
Тип подключенияВинтовые зажимы
Длина снятия изоляции8 мм
Резьба винтовM3
Сечение жесткого провода0, 14 мм² ... 2, 5 мм²
Сечение гибкого провода0, 14 мм² ... 2, 5 мм²
0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник)
2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG26 ... 14
8. Параметры подключения 2
Наименование, подключениеКонтактная часть
Тип подключенияВинтовые зажимы
Длина снятия изоляции8 мм
Резьба винтовM3
Сечение жесткого провода0, 14 мм² ... 2, 5 мм²
Сечение гибкого провода0, 14 мм² ... 2, 5 мм²
0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник)
2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG26 ... 14
9. Стандарты и предписания
НаименованиеСтандарты / нормативные документы
Стандарты / нормативные документыEN  50178
Расчетное напряжение изоляции250 В  AC
Расчетное импульсное напряжение6 кВ
ИзоляцияБезопасное разделение, усиленная изоляция
Степень загрязнения2
Категория перенапряженияIII
UL, СШАUL 508
UL 508 Recognized
UL, США / КанадаcUL 508
cUL 508 одобр.
10. Соответствие / сертификаты
НаименованиеUL, США
МаркировкаUL  508
UL  508 Recognized
НаименованиеUL, США / Канада
МаркировкаUL  508
UL  508 Recognized
11. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
