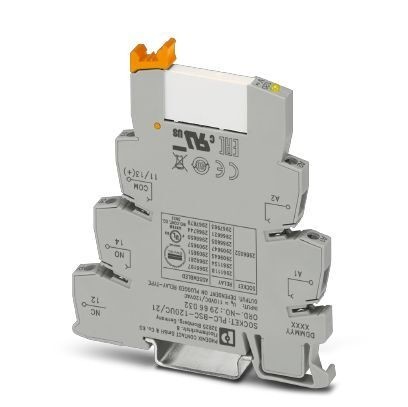

Релейный модуль PLC-RSC-120UC/21AU

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF157594
Релейный модуль PLC-RSC-120UC/21AU
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:3299.23
Категории: Реле
Описание
Характеристики

Вставное миниатюрное силовое реле с многослойным золотым контактом, 1 переключающий контакт, входное напряжение 60 В DC


Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие экологическим нормам
1. Указание
Ограничение износаЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина6, 2 мм
Высота80 мм
Глубина94 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации)-40 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Степень защитыIP20 (Установочный блок реле)
4. Активная часть
Входное номинальное напряжение UN120 В  AC
110 В  DC
Типовой входной ток при UN3, 5 мА (при UN = 120 В AC)
3 мА (при UN = 120 В AC)
Время срабатывания, типовое6 мс
Время возврата, типовое15 мс
Защитная схемаМостовой выпрямитель Мостовой выпрямитель
Индикация рабочего напряженияLED желт.
Мощность потерь при номинальных условиях0, 42 Вт
5. Контактная часть
Исполнение контакта1 переключающий контакт
Тип коммутационного контактаОдинарный контакт
Материал контактаAgSnO, с покрытием золотом
Максимальное напряжение переключения30 В  AC
36 В  DC
Минимальное напряжение переключения100 мВ (при 10 мА)
Минимальный коммутационный ток1 мА (при 24 В)
Максимальный пусковой ток50 мА
Макс. ток продолжительной нагрузки50 мА
Мощность отключения (активная нагрузка), максимальная1, 2 Вт (при 24 В DC)
6. Сторона контакта (при отсутствии золотого покрытия)
Указаниеследующие значение приведены для поврежденного золотого покрытия
Максимальное напряжение переключения250 В AC/DC
Минимальное напряжение переключения5 В (при100 мA)
Макс. ток продолжительной нагрузки6 A
Минимальный коммутационный ток10 мА (при 12 В)
Мощность отключения (активная нагрузка), максимальная140 Вт (при 24 В DC)
20 Вт (При 48 В DC)
18 Вт (При 60 В DC)
23 Вт (При 110 В DC)
40 Вт (При 220 В DC)
1500 ВА (При 250 В AC)
Коммутационная способность2 A (при 24 В, DC13)
0, 2 A (при 110 В, DC13)
0, 1 A (при 220 В, DC13)
3 A (при 24 В, AC15)
3 A (при 120 В, AC15)
3 A (при 230 В, AC15)
7. Общие сведения
Испытательное напряжение, обмотка реле / релейный контакт4 кВ AC (50 Гц, 1 мин)
Режим работы100 % ED
Класс воспламеняемости согласно UL 94V0 (Корпус)
Долговечность механическая2x 107 коммутационных циклов
Монтажное положениена выбор
Указания по монтажуустанавливаются в ряд без промежутков
8. Параметры подключения
Наименование, подключениеАктивная часть
Тип подключенияВинтовые зажимы
Длина снятия изоляции8 мм
Резьба винтовM3
Сечение жесткого провода0, 14 мм² ... 2, 5 мм²
Сечение гибкого провода0, 14 мм² ... 2, 5 мм²
0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник)
2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG26 ... 14
9. Параметры подключения 2
Наименование, подключениеКонтактная часть
Тип подключенияВинтовые зажимы
Длина снятия изоляции8 мм
Резьба винтовM3
Сечение жесткого провода0, 14 мм² ... 2, 5 мм²
Сечение гибкого провода0, 14 мм² ... 2, 5 мм²
0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник)
2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG26 ... 14
10. Стандарты и предписания
Подключение согласно стандартуCUL
НаименованиеСтандарты / нормативные документы
Стандарты / нормативные документыМЭК  60664
EN  50178
Степень загрязнения3
Категория перенапряженияIII
11. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
