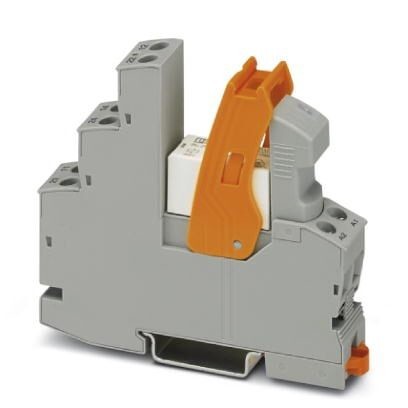

Релейный держатель, с выталкивателем и пазом для маркировки, подходит к релейному блоку RIF-1, для миниатюрных силовых реле высотой 16 мм и полупроводниковых реле
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
| Тип указания | Указания по эксплуатации |
| Указание | Вставная перемычка FBS 2-6... для входной стороны (A2) и вставная перемычка FBS-2-8... для выходной стороны (11/ 21) |
| По отношению к соседним модулям в направлении монтажной рейки имеется как минимум базовая изоляция. Если в приложении требуется более высокая степень изоляции (усиленная), то следует реализовать ее при помощи соответствующих мер (например, разделительных пластин). | |
| Защита от касания изделия (при напряжении >25 В AC/60 В DC) должна быть обеспечена создателем установки. Речь идет о встраиваемом устройстве без защиты от непосредственного прикосновения. |
2. Размеры
| Ширина | 16 мм |
| Высота | 89 мм |
| Глубина | 75 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | RT II (Реле) |
| IP20 (Установочный блок реле) | |
| ≥ IP54 (Место установки) |
4. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Типовой входной ток при UN | 18 мА |
| Время срабатывания, типовое | 8 мс |
| Время возврата, типовое | 10 мс |
| Напряжение на катушке | 24 В DC |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защитный диод Защитный диод | |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0, 43 Вт |
5. Контактная часть
| Исполнение контакта | 1 замыкающий контакт |
| Тип коммутационного контакта | Одинарный контакт |
| Примечание к переключающему контакту | с вольфрамовым опережающим контактом |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 12 В (при100 мA) |
| Минимальный коммутационный ток | 100 мА (при 12 В DC) |
| Максимальный пусковой ток | 165 A (20 мс) |
| 800 A (200 мкс) | |
| Макс. ток продолжительной нагрузки | 6 A |
| 10 A (Значение допустимо при наличии перемычки на разъемах 11 и 21, а также разъемах 14 и 24.) | |
| Мощность отключения (активная нагрузка), максимальная | 264 Вт (при 24 В DC, учитывать кривую изменения характеристик контактов) |
| 58 Вт (При 48 В DC) | |
| 48 Вт (При 60 В DC) | |
| 50 Вт (При 110 В DC) | |
| 80 Вт (При 220 В DC) | |
| 2750 ВА (при 250 В AC, учитывать кривую изменения характеристик контактов) | |
| Коммутационная способность минимальная | 1200 мВт |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0, 2 A (при 110 В, DC13) | |
| 0, 2 A (при 250 В, DC13) | |
| 6 A (при 24 В, AC15) | |
| 6 A (при 120 В, AC15) | |
| 6 A (при 250 В, AC15) |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | 3x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
7. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 5 мм² ... 4 мм² |
| 0, 5 мм² ... 4 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| 0, 5 мм² ... 1, 5 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 10 (жесткий) |
| 20 ... 12 (гибкий) | |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
8. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 5 мм² ... 4 мм² |
| 0, 5 мм² ... 4 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| 0, 5 мм² ... 1, 5 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 10 (жесткий) |
| 20 ... 12 (гибкий) | |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
9. Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | EN 50178 |
| EN 61810-1 | |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
10. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
