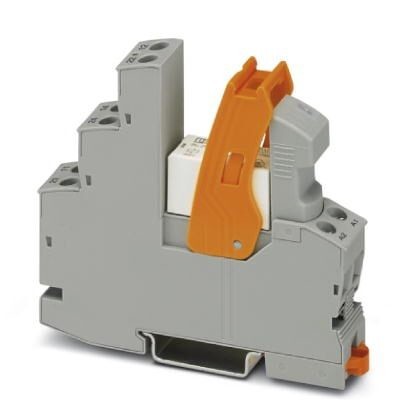

Релейный держатель, с выталкивателем и пазом для маркировки, подходит к релейному блоку RIF-1, для миниатюрных силовых реле высотой 16 мм и полупроводниковых реле
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие экологическим нормам
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
| Тип указания | Указания по эксплуатации |
| Указание | Вставная перемычка FBS 2-6... для входной стороны (A2) и вставная перемычка FBS-2-8... для выходной стороны (11/ 21) |
2. Размеры
| Ширина | 16 мм |
| Высота | 89 мм |
| Глубина | 75 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 (Установочный блок реле) |
| RT III (Реле) |
4. Активная часть
| Входное номинальное напряжение UN | 120 В AC |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 8 мА |
| Время срабатывания, типовое | 3 мс ... 12 мс |
| Диапазон значений времени возврата, типовой | 3 мс ... 20 мс |
| Напряжение на катушке | 120 В AC |
| Защитная схема | Варистор |
| Индикация рабочего напряжения | LED желт. |
5. Контактная часть
| Исполнение контакта | 2 переключающих контакта |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi, с покрытием золотом |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| Минимальное напряжение переключения | 100 мВ (при 10 мА) |
| Минимальный коммутационный ток | 1 мА (при 24 В) |
| Максимальный пусковой ток | 50 мА |
| Макс. ток продолжительной нагрузки | 50 мА |
| Мощность отключения (активная нагрузка), максимальная | 1, 2 Вт (при 24 В DC) |
6. Сторона контакта (при отсутствии золотого покрытия)
| Материал контакта | AgNi |
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при 10 мА) |
| Макс. ток продолжительной нагрузки | 12 A (20 мс, замыкающий контакт) |
| Минимальный коммутационный ток | 10 мА (при 5 В) |
| Мощность отключения (активная нагрузка), максимальная | 192 Вт (при 24 В DC) |
| 96 Вт (При 48 В DC) | |
| 60 Вт (При 60 В DC) | |
| 44 Вт (При 110 В DC) | |
| 57 Вт (При 220 В DC) | |
| 2000 ВА (При 250 В AC) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0, 2 A (при 110 В, DC13) | |
| 0, 2 A (при 250 В, DC13) | |
| 2 A (при 24 В, AC15) | |
| 2 A (при 120 В, AC15) | |
| 2 A (при 250 В, AC15) |
7. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВeff (50 Гц, 1 мин) |
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2, 5 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V2 (Корпус) |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
8. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 5 мм² ... 4 мм² |
| 0, 5 мм² ... 4 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| 0, 5 мм² ... 1, 5 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 10 (жесткий) |
| 20 ... 12 (гибкий) | |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
9. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 5 мм² ... 4 мм² |
| 0, 5 мм² ... 4 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| 0, 5 мм² ... 1, 5 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 10 (жесткий) |
| 20 ... 12 (гибкий) | |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
10. Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, базовая изоляция и номинальное импульсное напряжение 4 кВ между переключающими контактами. |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
11. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
