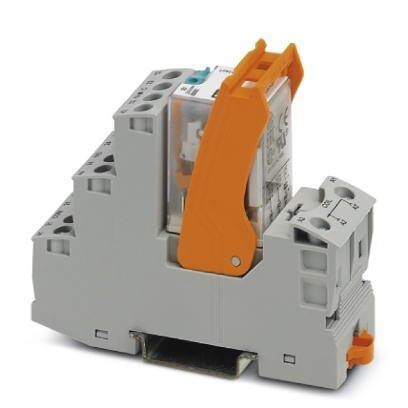

Релейный держатель, с выталкивателем и пазом для маркировки, подходит к релейному блоку RIF-2, для промышленного реле
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 27 мм |
| Высота | 89 мм |
| Глубина | 75 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 (Установочный блок реле) |
| RT I (Реле) |
4. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Типовой входной ток при UN | 42 мА |
| Время срабатывания, типовое | 13 мс |
| Время возврата, типовое | 14 мс |
| Напряжение на катушке | 24 В DC |
| Защитная схема | Защитный диод |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 1, 01 Вт |
5. Контактная часть
| Исполнение контакта | 2 переключающих контакта |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при 24 мА) |
| Минимальный коммутационный ток | 5 мА (при 24 В) |
| Максимальный пусковой ток | 30 A (20 мс, замыкающий контакт) |
| Макс. ток продолжительной нагрузки | 10 A (см. диаграмму) |
| Мощность отключения (активная нагрузка), максимальная | 240 Вт (при 24 В DC) |
| 124 Вт (При 48 В DC) | |
| 108 Вт (При 60 В DC) | |
| 52 Вт (При 110 В DC) | |
| 48 Вт (При 220 В DC) | |
| 2500 ВА (При 250 В AC) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0, 22 A (при 120 В, DC13) | |
| 0, 11 A (при 250 В, DC13) | |
| 3 A (при 120 В, AC15) | |
| 1, 5 A (при 240 В, AC15) |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2, 5 кВeff (50 Гц, 1 мин) |
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2, 5 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V2 (Корпус) |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
7. Параметры подключения
| Наименование, подключение | Сторона входа |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 5 мм² ... 4 мм² |
| 0, 5 мм² ... 4 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| 0, 5 мм² ... 1, 5 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 10 (жесткий) |
| 20 ... 12 (гибкий) | |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
8. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 5 мм² ... 4 мм² |
| 0, 5 мм² ... 4 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 2, 5 мм² |
| 0, 5 мм² ... 1, 5 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 10 (жесткий) |
| 20 ... 12 (гибкий) | |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
9. Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 (Рабочее напряжение 230/400 В) |
| Категория перенапряжения | III |
10. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
