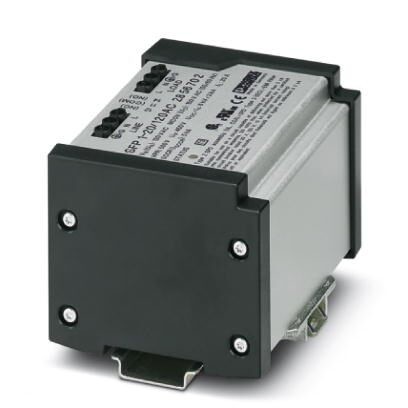

Устройство защиты приборов, согласно типу 3/класс III, с фильтром подавления ВЧ-напряжений помех, для 1-фазн. сетей питания с отдельными проводами N и PE (3-пров. системаL1, N, PE), с контактом дистанционной сигнализации.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Индикатор / Дистанционная сигнализация
6. Параметры соединения
7. Спецификации UL
8. Защитная цепь, фильтр
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Индикатор / Дистанционная сигнализация
6. Параметры соединения
7. Спецификации UL
8. Защитная цепь, фильтр
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Высота | 86, 6 мм |
| Ширина | 112 мм |
| Глубина | 79 мм |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
3. Общие сведения
| Тип EN | T3 |
| Количество портов | Two |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Монтажная рейка35 мм |
| Цвет | черный |
| серебристый | |
| Материал корпуса | Алюминий |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Может применяться в странах со следующими кодами | USA, CN, BR |
4. Защитная цепь
| Номинальное напряжение UN | 120 В AC (TN) |
| 120 В AC (TT - только в комбинации с RCD) | |
| 120 В AC (IT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 150 В AC |
| Номинальный ток IL | 20 A (40 °C) |
| Ток защитного проводника IPE | ≤ 0, 6 мА |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 7, 5 ВА (при UREF) |
| ≤ 10 ВА (при UC) | |
| Контрольное напряжение UREF | 132 В AC |
| Комбинированный импульс UOC | 6 кВ (3 кА) |
| Уровень защиты Up | ≤ 0, 45 кВ |
| Характеристика TOV при UT (L-N) | 175 В AC (5 с / режим устойчивости) |
| 240 В AC (5 с / режим безопасного сбоя) | |
| 208 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (L-PE) | 208 В AC (5 с / режим устойчивости) |
| 175 В AC (120 мин / режим устойчивости) | |
| 1332 В AC (200 мс / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Время срабатывания tA | ≤ 25 нс |
| Емкость (L-N) | 1 мкФ ±10 % |
| 10 нФ ±10 % (X2-275 V) | |
| Емкость (L-PE) | 2, 2 нФ ±20 % (Y2-250 V) |
| Емкость (L-PEN) | 2, 2 нФ ±20 % (Y2-250 V) |
| Номинал предохранителя, макс. | 20 A (MCB B / универсальный) |
| 16 A (IT - MCB B / универсальный) | |
| Вносимое затухание aE, сим. | 20 дБ (≥100 кГц / 50 Ω) |
| Вносимое затухание aE, асим. | 30 дБ (≥ 1 МГц / 50 Ω) |
| Стойкость к короткому замыканию ISCCR | 5 kA AC (TN/TT) |
| 1 kA AC (IT) |
5. Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
| Рабочее напряжение | 12 В AC ... 250 В AC |
| 250 В DC (250 мA DC) | |
| Рабочий ток | 100 мA AC ... 1 A AC |
| 1 A DC (48 B DC) | |
| Тип подключения | вставные винтовые клеммы |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение проводника AWG | 26 ... 16 |
| Резьба винтов | M2 |
| Момент затяжки | 0, 25 Нм |
| Длина снятия изоляции | 7 мм |
6. Параметры соединения
| Тип подключения | Винтовые клеммы |
| Сечение гибкого провода | 2, 5 мм² ... 4 мм² |
| Сечение жесткого провода | 2, 5 мм² ... 6 мм² |
| Сечение проводника AWG | 14 ... 10 |
| Резьба винтов | M3 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
| 4, 5 lbf-in. ... 5, 5 lbf-in. | |
| Длина снятия изоляции | 8 мм |
7. Спецификации UL
| Тип SPD | 2CA |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 150 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 150 В AC |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 150 В AC |
| Защитная цепь | L-N |
| L-G | |
| N-G | |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Ограничитель номинального напряжения VPR (L-N) | 500 В |
| Ограничитель номинального напряжения VPR (L-G) | 500 В |
| Ограничитель номинального напряжения VPR (N-G) | 500 В |
| Номинальный импульсный разрядный ток In | 3 кA |
| Стойкость к короткому замыканию (SCCR) | 5 кA |
8. Защитная цепь, фильтр
| Разрядное сопротивление | 820 кΩ |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130806 |
| ECl@ss 8.0 | 27130806 |
| ECl@ss 9.0 | 27130806 |
11. ETIM
| ETIM 2.0 | EC000942 |
| ETIM 3.0 | EC000942 |
| ETIM 4.0 | EC000942 |
| ETIM 5.0 | EC000942 |
| ETIM 6.0 | EC000942 |
| ETIM 7.0 | EC000942 |
12. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
