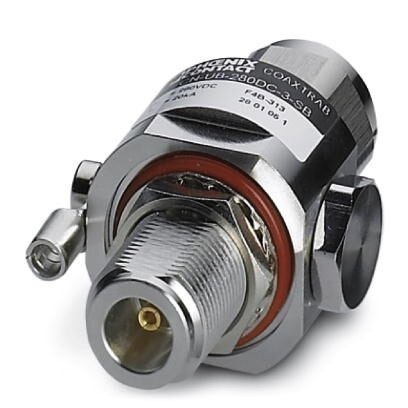

Промежуточный штекер со сменной защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов. РазъемыСоединитель N-типа, штекер-гнездо
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Высота | 33, 5 мм |
| Ширина | 31 мм |
| Длина | 56, 8 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Высота | 2000 м |
| Степень защиты | IP55 |
3. Общие сведения
| Материал корпуса | HPb59-1 |
| Цвет | под никель |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Полюсов | 1 |
| Направление действие | Line-Shield/Earth Ground |
4. Защитная цепь
| Класс испытания согл. МЭК | C2 |
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 280 В DC |
| Максимальное напряжение при длительной нагрузке UC (провод-земля) | 280 В DC |
| Расчетный ток | 5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 20 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 20 кA |
| Суммарный импульсный ток (10/350)мкс | 2, 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-экран) | 20 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран) | 100 A |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 2, 5 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 900 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 900 В |
| Уровень защиты Up (жила-земля) | ≤ 1, 1 кВ (C2 - 10 кВ / 5 кА) |
| ≤ 900 В (C1 - 1 кВ/500 A) | |
| Уровень защиты Up (жила-экран) | ≤ 1, 1 кВ (C2 - 10 кВ / 5 кА) |
| ≤ 900 В (C1 - 1 кВ/500 A) | |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-экран) | ≤ 100 нс |
| Вносимое затухание aE, асим. | тип. 0, 1 дБ (≤ 3 ГГц) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | >3 ГГц |
| Диапазон частот | 0 Гц ... 3 ГГц |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1, 15 (≤ 3 ГГц) |
| макс. 1, 2 | |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | 700 Вт (VSWR = 1, 1) |
| 200 Вт (VSWR= ∞) | |
| Емкость (фаза-земля) | тип. 1, 5 пФ |
| Емкость, асимметрич. (экран) | тип. 1, 5 пФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| C3 - 100 A | |
| D1 - 2, 5 kA |
5. Характеристики клемм
| Тип подключения | Соединитель N-типа, 50 Ом |
| Тип подключения ВХОД | Штыревой разъем N-типа |
| Тип подключения ВЫХОД | Гнездовой разъем N-типа |
6. Стандарты и предписания
| Стандарты/нормативные документы | IEC 61643-21/A1 2008 |
| EN 61643-21/A1 2009 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
8. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27130807 |
| ECl@ss 9.0 | 27130807 |
9. ETIM
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
10. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
