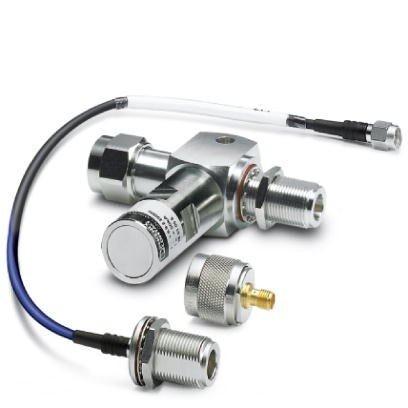

Промежуточный штекер с технологией Lambda/4 в качестве защиты от перенапряжений для коаксиальных интерфейсов передачи сигналов. РазъемыSMA-разъёмы, штекер-гнездо
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Высота | 25 мм |
| Ширина | 84, 8 мм |
| Глубина | 81, 5 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP55 |
3. Общие сведения
| Материал корпуса | HPb59-1 |
| Цвет | под никель |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Полюсов | 2 |
| Направление действие | Line-Shield/Earth Ground |
4. Защитная цепь
| Класс испытания согл. МЭК | C2 |
| C3 | |
| D1 | |
| Расчетный ток | 2 A (25 °C) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 6 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 6 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-экран) | 1 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 6 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | ≤ 1 В |
| Уровень защиты Up (жила-земля) | ≤ 5 В (C1 - 1 кВ/500 A) |
| ≤ 25 В (C2 - 10 кВ / 5 кА) | |
| ≤ 15 В (6 кВ / 3 кА) | |
| Вносимое затухание aE, асим. | ≤ 1 дБ (0, 8 ГГц ... 2, 25 ГГц) |
| Диапазон частот | 0, 8 ГГц ... 2, 25 ГГц |
| Коэффициент стоячей волны КСВ для систем 50 Ом | ≤ 1, 2 (0, 8 ГГц ... 2, 25 ГГц) |
| ≤ 1, 1 (1, 7 ГГц ... 2, 1 ГГц) | |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | ≤ 110 Вт (VSWR = 1, 0 / 40 °C) |
| ≤ 60 Вт (VSWR = 1, 0 / 70 °C) | |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 1 кА | |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 10 кВ/5 кА |
| D1 - 1 кА |
5. Характеристики клемм
| Тип подключения | SMA-разъем |
| Тип подключения ВХОД | Гнездовая часть с SMA-разъемом |
| Тип подключения ВЫХОД | Штекер с SMA-разъемом |
6. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1 2008, измененный |
| EN 61643-21 2001 + A1 2009 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
8. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27130807 |
| ECl@ss 9.0 | 27130807 |
9. ETIM
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
10. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
