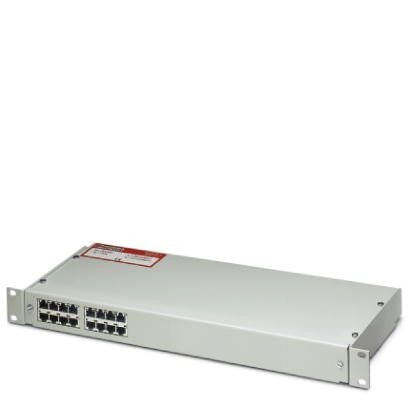

19"-стойка с 8 портами, защищенными от импульсных перенапряжений, для интерфейсов передачи данных в сетях Ethernet (1000Base-T), Token Ring, FDDI/CDDI в соотв. с классом D/EN 50173 (CAT5e), подключение к защитному устройствурозетки RJ45.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Высота | 44 мм |
| Ширина | 483 мм |
| Глубина | 160 мм |
| Единица высоты | 1 HE |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | Листовая сталь |
| Цвет | бежевый |
| Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 |
| МЭК 60664-1 | |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Тип монтажа | 19"-стойка |
| Конструкция | Патч-модуль стойки 19" |
| Полюсов | 8 |
| Направление действие | Line-Line &Line-Signal Ground/Shield &Signal Ground/Shield-Earth Ground |
4. Защитная цепь
| Класс испытания согл. МЭК | C1 |
| C2 | |
| C3 | |
| B3 | |
| Макс. напряжение при длит. нагрузке UC | 6 В DC (Фаза-фаза) |
| Максимальное напряжение при длительной нагрузке UC (провод-земля) | 68 В DC (Опционально+/- 6 В постоян. тока) |
| Расчетный ток | 1, 5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мА |
| Ток защитного проводника IPE | ≤ 1 мА (Перемычка 2 извлечена) |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (экран-земля) | 2, 5 кA (При изолированном корпусе) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 20 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 30 В (J2 установлена) |
| ≤ 170 В (J2 извлечена) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), статич. | ≤ 700 В (При изолированном экране) |
| Остаточное напряжение при In (фаза-фаза) | ≤ 65 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 45 В (J2 ON) |
| ≤ 220 В (J2 OFF) | |
| Остаточное напряжение при In (экран-земля) | ≤ 700 В |
| Уровень защиты Up (жила-жила) | ≤ 50 В (C1 - 500 В / 250 А) |
| Уровень защиты Up (жила-земля) | ≤ 40 В (C1 - 500 В / 250 А (J2 ON)) |
| ≤ 180 В (C1 - 500 В / 250 А (JJ2 OFF)) | |
| Уровень защиты Up (экран-земля) | ≤ 800 В (При изолированном корпусе) |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс |
| Время срабатывания tA (фаза-экран) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 1 дБ (≤ 100 МГц) |
| Переходное затухание | тип. 36 дБ (Система сопротивлением 100 Ω / 100 МГц) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | >100 МГц |
| Емкость (фаза-фаза) | тип. 20 пФ |
| Емкость (фаза-земля) | тип. 1 пФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 500 В / 250 A |
| Устойчивость к импульсному току (фаза-земля) | C1 - 500 В / 250 А |
| Устойчивость к импульсному току (экран — земля) | C2 - 4 кВ / 2 кA |
5. Характеристики клемм
| Тип подключения | RJ45 |
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
| Способ подключения | Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI) |
6. Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
| DIN EN 50173-1 | |
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
8. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27130807 |
| ECl@ss 9.0 | 27130807 |
9. ETIM
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
10. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
Характеристики
Бренд
PHOENIX CONTACT
