Описание
Характеристики

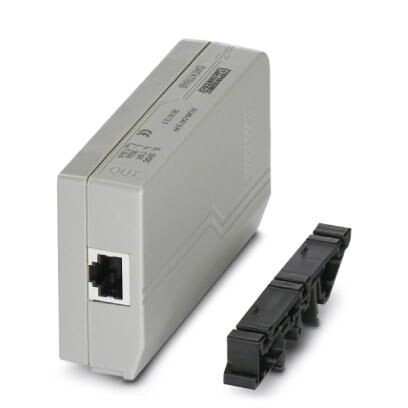

Устройство тонкой защиты от перенапряжений для сетей передачи данных до 1 Гбит/с. Использование в Ethernet, Power over Ethernet (PoE, Mode A и Mode B), Token Ring, ISDN и DS1. Промежуточный штекер RJ45 с отдельным заземляющим проводом и основанием для подсоединения к монтажной рейке NS 35.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Подключение с выравниванием потенциалов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Подключение с выравниванием потенциалов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 110 мм |
| Ширина | 28 мм |
| Глубина | 60 мм (с адаптером NS35) |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | ABS |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | cерый |
| Стандарты для воздушных путей и путей утечки | МЭК 60664 |
| Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
| Конструкция | Промежуточный штекер для установки на монтажную рейку |
| Полюсов | 8 |
| Направление действие | Line-Line &Line-Ground/Shield |
4. Защитная цепь
| Класс испытания согл. МЭК | B2 |
| C1 | |
| Класс VDE | B2 |
| C1 | |
| Макс. напряжение при длит. нагрузке UC | ± 48 В DC |
| Максимальное напряжение при длительной нагрузке UC (провод-провод) | ± 5 В DC (± 57 В DC/ PoE+) |
| Номинальный ток IN | ≤ 1, 5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 600 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 350 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | ≤ 25 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | ≤ 25 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 25 В |
| ≤ 90 В (PoE) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 750 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 25 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 750 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 35 В (C1 - 350 A) |
| ≤ 110 В (C1 - 350 A) | |
| Остаточное напряжение при In (фаза-земля) | ≤ 700 В (C1 - 350 A) |
| Уровень защиты Up (жила-жила) | ≤ 20 В (B2 - 1 кВ / 25 A) |
| ≤ 90 В (B2 - 1 кВ / 25 A - PoE) | |
| ≤ 35 В (C1 - 700 В / 350 A) | |
| ≤ 110 В (C1 - 700 В / 350 A - PoE) | |
| Уровень защиты Up (жила-земля) | ≤ 700 В (B2 - 1 кВ / 25 A) |
| ≤ 700 В (C1 - 700 В / 350 A) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | ≤ 1 дБ (100 МГц/100 Ом) |
| Переходное затухание | ≤ 63, 3 дБ (1 МГц/100 Ом) |
| ≤ 43, 6 дБ (16 МГц/100 Ом) | |
| ≤ 30, 1 дБ (100 МГц/100 Ом) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | 250 МГц |
| Емкость (фаза-фаза) | тип. 15 пФ (f =1 МГц / VR = 0 В) |
| Емкость (фаза-земля) | тип. 5 пФ (f =1 МГц / VR = 0 В) |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 1 кВ / 25 A |
| C1 - 700 В / 350 A | |
| Устойчивость к импульсному току (фаза-земля) | B2 - 1 кВ/25 A |
| C1 - 700 B/350 A |
5. Характеристики клемм
| Тип подключения | RJ45 |
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
6. Подключение с выравниванием потенциалов
| Тип подключения | Подключение с помощью кабеля |
7. Стандарты и предписания
| Стандарты/нормативные документы | IEC 61643-21/A1 2008 |
| GB/T 18802.21 2004 | |
| EN 61643-21/A1 2009 |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
9. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27130807 |
| ECl@ss 9.0 | 27130807 |
10. ETIM
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
11. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
Характеристики
Бренд
PHOENIX CONTACT
