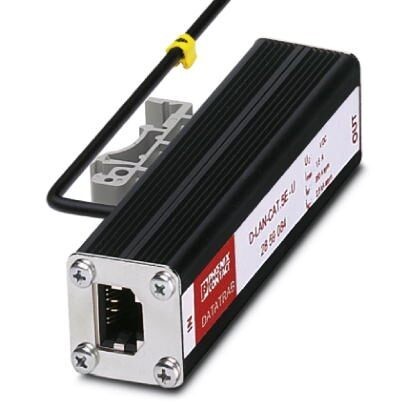

Устройство защиты от перенапряжений D-LAN-CAT.5E-U

Описание

Характеристики

Устройство тонкой защиты от перенапряжения по классу D (CAT.5e), для Token Ring и Ethernet. Промежуточный штекер RJ45 с отдельным заземляющим проводом и основанием для подсоединения к монтажной рейке NS 35/7,5

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Подключение с выравниванием потенциалов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Высота 94 мм
Ширина 25, 4 мм
Глубина 45, 4 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Степень защиты IP20
3. Общие сведения
Материал корпуса Алюминий, анодированный
Цвет черный
Стандарты для воздушных путей и путей утечки DIN VDE 0110-1
МЭК 60664-1
Категория перенапряжения II
Степень загрязнения 2
Тип монтажа Монтажная рейка35 мм
Конструкция Промежуточный штекер для установки на монтажную рейку
Направление действие Line-Line &Line-Shield &Shield-Earth Ground
4. Защитная цепь
Класс испытания согл. МЭК C1
C2
C3
B2
B3
Класс VDE C1
C2
C3
B2
B3
Макс. напряжение при длит. нагрузке UC ± 7 В DC
Расчетный ток 1, 5 A (25 °C)
Эффективный рабочий ток IC при UC ≤ 100 мкA
Ток защитного проводника IPE ≤ 100 мкA
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) 350 A
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 2, 5 кA
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) 2, 5 кA (Суммарн.)
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) 160 A
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) 160 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. ≤ 22 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 80 В (Проводник для выравнивания потенциалов1 м)
Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн. ≤ 700 В (Проводник для выравнивания потенциалов1 м)
Остаточное напряжение при In (фаза-фаза) ≤ 45 В
Остаточное напряжение при In (фаза-земля) ≤ 45 В
Остаточное напряжение при In (экран-земля) ≤ 700 В
Уровень защиты Up (жила-жила) ≤ 50 В (C1 - 500 В / 250 А)
≤ 20 В (B3 - 2 кВ / 25 А)
Уровень защиты Up (жила-земля) ≤ 65 В (C1, 500 В / 250 А - PA-Ltg1 м)
≤ 25 В (B3 - 2 кВ / 25 А - PA-Ltg1 м)
≤ 60 В (C3, 7 кВ / 90 А - PA-Ltg1 м)
Уровень защиты Up (экран-земля) ≤ 850 В (C2 - 4 кВ / 2 кА - PA-Ltg1 м)
Время срабатывания tA (фаза-фаза) ≤ 500 нс
Время срабатывания tA (фаза-земля) ≤ 100 нс
Вносимое затухание aE, сим. 1 дБ (до 100 МГц, системы сопротивлением 100 Ω)
Вносимое затухание aE, асим.
Переходное затухание 36 дБ (пара 3 - 6 против пары 4 - 5 в системах сопротивлением 100 Ω / 100 МГц)
40 дБ (все остальные парные комбинации в системах сопротивлением 100 Ω/100 МГц)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом ≤ 100 МГц
Емкость (фаза-фаза) 20 пФ (стандартный (типовой))
Емкость (фаза-земля) 1 пФ (стандартный (типовой))
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет
Устойчивость к импульсному току (фаза-фаза) B2 - 4 кВ / 100 A
B3 - 2 кВ / 25 А
C1 - 500 В / 250 A
Устойчивость к импульсному току (фаза-земля) B2 - 4 кВ / 100 A
C1 - 500 В / 250 А
C2 - 4 кВ / 2 кА
B3 - 2 кB / 25 A
5. Характеристики клемм
Тип подключения RJ45
Тип подключения ВХОД Гнездо RJ45
Тип подключения ВЫХОД Гнездо RJ45
Способ подключения Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI)
6. Подключение с выравниванием потенциалов
Тип подключения Подключение с помощью кабеля
7. Стандарты и предписания
Стандарты / нормативные документы МЭК 61643-21
E VDE 0845-3-1
DIN EN 50173-1
8. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
9. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130807
ECl@ss 8.0 27130807
ECl@ss 9.0 27130807
10. ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
ETIM 7.0 EC000943
11. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620

Характеристики

Бренд

PHOENIX CONTACT

Высота	94 мм
Ширина	25, 4 мм
Глубина	45, 4 мм

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Материал корпуса	Алюминий, анодированный
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	МЭК 60664-1
Категория перенапряжения	II
Степень загрязнения	2
Тип монтажа	Монтажная рейка35 мм
Конструкция	Промежуточный штекер для установки на монтажную рейку
Направление действие	Line-Line &Line-Shield &Shield-Earth Ground

Класс испытания согл. МЭК	C1
	C2
	C3
	B2
	B3
Класс VDE	C1
	C2
	C3
	B2
	B3
Макс. напряжение при длит. нагрузке UC	± 7 В DC
Расчетный ток	1, 5 A (25 °C)
Эффективный рабочий ток IC при UC	≤ 100 мкA
Ток защитного проводника IPE	≤ 100 мкA
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник)	350 A
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля)	2, 5 кA
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля)	2, 5 кA (Суммарн.)
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза)	160 A
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля)	160 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	≤ 22 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	≤ 80 В (Проводник для выравнивания потенциалов1 м)
Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн.	≤ 700 В (Проводник для выравнивания потенциалов1 м)
Остаточное напряжение при In (фаза-фаза)	≤ 45 В
Остаточное напряжение при In (фаза-земля)	≤ 45 В
Остаточное напряжение при In (экран-земля)	≤ 700 В
Уровень защиты Up (жила-жила)	≤ 50 В (C1 - 500 В / 250 А)
	≤ 20 В (B3 - 2 кВ / 25 А)
Уровень защиты Up (жила-земля)	≤ 65 В (C1, 500 В / 250 А - PA-Ltg1 м)
	≤ 25 В (B3 - 2 кВ / 25 А - PA-Ltg1 м)
	≤ 60 В (C3, 7 кВ / 90 А - PA-Ltg1 м)
Уровень защиты Up (экран-земля)	≤ 850 В (C2 - 4 кВ / 2 кА - PA-Ltg1 м)
Время срабатывания tA (фаза-фаза)	≤ 500 нс
Время срабатывания tA (фаза-земля)	≤ 100 нс
Вносимое затухание aE, сим.	1 дБ (до 100 МГц, системы сопротивлением 100 Ω)
Вносимое затухание aE, асим.

Переходное затухание	36 дБ (пара 3 - 6 против пары 4 - 5 в системах сопротивлением 100 Ω / 100 МГц)
	40 дБ (все остальные парные комбинации в системах сопротивлением 100 Ω/100 МГц)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	≤ 100 МГц
Емкость (фаза-фаза)	20 пФ (стандартный (типовой))
Емкость (фаза-земля)	1 пФ (стандартный (типовой))
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Устойчивость к импульсному току (фаза-фаза)	B2 - 4 кВ / 100 A
	B3 - 2 кВ / 25 А
	C1 - 500 В / 250 A
Устойчивость к импульсному току (фаза-земля)	B2 - 4 кВ / 100 A
	C1 - 500 В / 250 А
	C2 - 4 кВ / 2 кА
	B3 - 2 кB / 25 A

Тип подключения	RJ45
Тип подключения ВХОД	Гнездо RJ45
Тип подключения ВЫХОД	Гнездо RJ45
Способ подключения	Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI)

Стандарты / нормативные документы	МЭК 61643-21
	E VDE 0845-3-1
	DIN EN 50173-1

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

ECl@ss 4.0	27130800
ECl@ss 4.1	27130800
ECl@ss 5.0	27130800
ECl@ss 5.1	27130800
ECl@ss 6.0	27130800
ECl@ss 7.0	27130807
ECl@ss 8.0	27130807
ECl@ss 9.0	27130807

ETIM 2.0	EC000943
ETIM 3.0	EC000943
ETIM 4.0	EC000943
ETIM 5.0	EC000943
ETIM 6.0	EC000943
ETIM 7.0	EC000943

UNSPSC 6.01	30212010
UNSPSC 7.0901	39121610
UNSPSC 11	39121610
UNSPSC 12.01	39121610
UNSPSC 13.2	39121620
UNSPSC 18.0	39121620
UNSPSC 19.0	39121620
UNSPSC 20.0	39121620
UNSPSC 21.0	39121620
