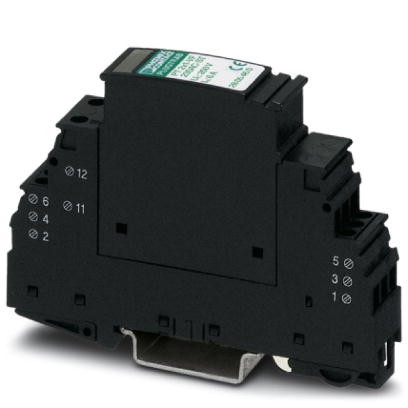

Устройство защиты от перенапряжений PT 2X1-VF-230AC

Описание

Характеристики

Разрядник для защиты от импульсных перенапряжений, для сигналов высокого напряжения, устанавливается на монтажную рейку. Защитная цепь без токов утечки, для двух сигналов без потенциала "земли".
Номинальное напряжение230 В пер. тока

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Подключение с выравниванием потенциалов
7. Контакт дистанционной сигнализации
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
Высота 90 мм
Ширина 17, 5 мм
Глубина 51, 7 мм
Единица шага 1 TE
Комбинированный модуль, высота 90 мм
Ширина комбинированного модуля 17, 7 мм
Комбинированный модуль, глубина 65, 5 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Степень защиты IP20
3. Общие сведения
Материал корпуса PA 6.6
Класс воспламеняемости согласно UL 94 V-0
Цвет черный
Тип монтажа Монтажная рейка35 мм
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов 2
Направление действие Line-Line &Line-Earth Ground
4. Защитная цепь
Класс испытания согл. МЭК C1
C2
C3
D1
Номинальное напряжение UN 230 В AC
Макс. напряжение при длит. нагрузке UC 250 В AC
Расчетный ток 6 A
Эффективный рабочий ток IC при UC ≤ 2 мкA
Ток защитного проводника IPE ≤ 2 мкA (Для UN)
Номинальный импульсный ток утечки In (8/20) мкс 3 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 3 кA
Отводимый импульсный ток Iimp (10/350) мкс 500 A
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 8 кA
Общий максимальный импульсный ток утечки Itotal (10/350) мкс 1 кA
Импульсный ток утечки Imax (8/20) мкс, максимальный 8 кA
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) 8 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) 100 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 1, 4 кВ
Остаточное напряжение при In (фаза-фаза) ≤ 2 кВ
Остаточное напряжение при In (фаза-земля) ≤ 1 кВ
Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) ≤ 1, 4 кВ
Остаточное напряжение при Ian (10/1000) мкс (жила—земля) ≤ 700 В
Потребление энергии 150 Дж
Уровень защиты Up (жила-жила) ≤ 2, 5 кВ (C2 - 4 кВ / 2 кА)
≤ 1, 8 кВ (C3 - 100 A)
≤ 2, 6 кВ (D1 - 500 А)
Уровень защиты Up (жила-земля) ≤ 1, 1 кВ (C1 -500 А)
≤ 1, 5 кВ (C2 - 4 кВ / 2 кА)
≤ 1, 6 кВ (C3 - 100 A)
≤ 1, 8 кВ (D1 - 500 А)
Время срабатывания tA ≤ 100 нс
Емкость (фаза-фаза) тип. 4, 5 пФ
Емкость (фаза-земля) тип. 9 пФ
Сопротивление на цепь 0 Ω
Сообщение, неисправность устройства для защиты от импульсных перенапряжений cветовой
Номинал предохранителя, макс. 6 A (gL / gG)
Устойчивость к импульсному току (фаза-земля) C2 - 4 кВ / 2 кА
C3 - 100 A
D1 - 500 A
5. Характеристики клемм
Тип подключения Винтовые зажимы
Тип подключения ВХОД Винтовые клеммы
Тип подключения ВЫХОД Винтовые клеммы
Резьба винтов M3
Момент затяжки 0, 8 Нм
Длина снятия изоляции 8 мм
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
6. Подключение с выравниванием потенциалов
Тип подключения Винтовые зажимы
Мин. момент затяжки 0, 8 Нм
7. Контакт дистанционной сигнализации
Функция переключения Размыкатель
Рабочее напряжение, максимальное Umax переменного тока 250 В AC
Максимальный рабочий ток Iмакс. 1 A
8. Стандарты и предписания
Стандарты / нормативные документы DIN EN 61643-21
Стандарты/нормативные документы DIN EN 61643-21 2002
9. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
10. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130807
ECl@ss 8.0 27130807
ECl@ss 9.0 27130807
11. ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
ETIM 7.0 EC000943
12. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
