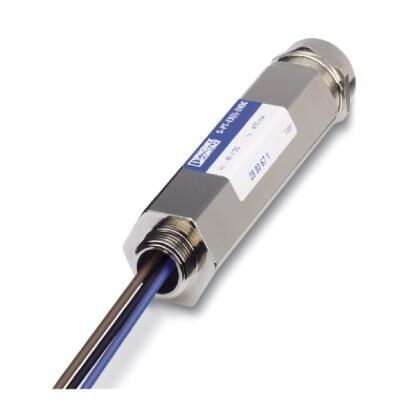

Устройство защиты от перенапряжений S-PT-EX(I)-24DC-1/2"

Описание

Характеристики

Устройство защиты от импульсных перенапряжений в форме модуля с резьбовым соединением, с корпусом IP67, для измерительных датчиков искробезопасных цепей, наружная резьба 1/2'' NPT для непосредственного монтажа, резьбовой сальник для сигнальных проводов, двухкаскадная схема защиты. Совместимость с HART.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Данные по взрывозащищенности
8. Соответствия / сертификаты
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
Высота 33, 5 мм
Ширина 33, 5 мм
Глубина 148 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 50 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Степень защиты IP67
3. Общие сведения
Материал корпуса Цинк, литье под давлением, наружная поверхность с медным и никелевым покрытием
Цвет cеребристый
Стандарты для воздушных путей и путей утечки МЭК 60664-1
EN 60079-0
EN 60079-11
Тип монтажа непосредственное резьбовое
Конструкция Модуль с резьбовым соединением
Полюсов 3
Направление действие Line-Line &Line-Earth Ground
4. Защитная цепь
Класс испытания согл. МЭК C1
C2
C3
D1
Номинальное напряжение UN 24 В DC
Макс. напряжение при длит. нагрузке UC 30 В DC
21 В AC
Расчетный ток 350 мА (50 °C)
Эффективный рабочий ток IC при UC ≤ 10 мкA
Ток защитного проводника IPE ≤ 2 мкA
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) 10 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 10 кA (на цепь)
Номинальный импульсный ток утечки In (8/20) мкс (экран-земля) 10 кA (опциональный)
Отводимый импульсный ток Iimp (10/350) мкс 1 кA
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) 10 кA
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) 10 кA (на цепь)
Импульсный ток утечки Imax (8/20) мкс, максимальный (экран-земля) 10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) 30 A
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) 100 A (на цепь)
Номинальный импульсный ток Ian (10/1000)мкс (экран-земля) 100 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. ≤ 50 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 1, 4 кВ (непосредственное заземление)
Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн. ≤ 600 В (опциональный)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. ≤ 50 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 1, 4 кВ (непосредственное заземление)
Остаточное напряжение при In (фаза-фаза) ≤ 50 В
Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) ≤ 50 В
Уровень защиты Up (жила-жила) ≤ 50 В (C1 - 0, 5 кВ / 250 A)
≤ 55 В (C1 - 1 кВ/500 A)
≤ 55 В (C2 - 1 кВ /1 kA))
≤ 55 В (C2 - 10 кВ / 5 кА)
≤ 50 В (C3 - 10 A)
≤ 50 В (C3 - 25 A)
≤ 80 В (D1 - 1 кА)
Уровень защиты Up (жила-земля) ≤ 1, 4 кВ (C1 - 1 кВ/500 A)
≤ 1, 4 кВ (C2 - 1 кВ /1 kA))
≤ 1, 4 кВ (C2 - 10 кВ / 5 кА)
≤ 1, 4 кВ (C3 - 25 A)
≤ 1, 4 кВ (C3 - 100 A)
≤ 1, 4 кВ (D1 - 1 кА)
Уровень защиты Up (экран-земля) ≤ 600 В (C1 - 0, 5 кВ / 250 A)
≤ 650 В (C1 - 1 кВ/500 A)
≤ 650 В (C2 - 1 кВ /1 kA))
≤ 650 В (C2 - 10 кВ / 5 кА)
≤ 650 В (C3 - 10 A)
≤ 750 В (C3 - 25 A)
≤ 750 В (C3 - 100 A)
≤ 650 В (D1 - 1 кА)
Время срабатывания tA (фаза-фаза) ≤ 1 нс
Время срабатывания tA (фаза-земля) ≤ 100 нс
Время срабатывания tA (экран-земля) ≤ 100 нс
Вносимое затухание aE, сим. тип. 0, 5 дБ (≤1 МГц / 50 Ом)
тип. 0, 2 дБ (≤ 400 кГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом тип. 6 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом тип. 2, 5 МГц
Сопротивление на цепь 2, 2 Ω ±10 %
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет
Устойчивость к импульсному току (фаза-фаза) C1 - 1 кВ / 500 A
C2 - 10 кВ / 5 кA
C3 - 25 A
D1 - 1 кА
Устойчивость к импульсному току (фаза-земля) C1 - 1 кВ / 500 A
C2 - 10 кВ / 5 кA
C3 - 100 A
D1 - 1 кА
Устойчивость к импульсному току (экран — земля) C1 - 1 кВ/500 A
C2 - 10 кВ/5 кА
C3 - 100 A
D1 - 1 кА
Стабильность переменного тока (фаза — земля) 10 A - 1 с
Стабильность переменного тока (экранировка-земля) 10 А - 1 с
5. Характеристики клемм
Тип подключения Винтовые зажимы
Тип подключения ВХОД Винтовые клеммы
Тип подключения ВЫХОД Соединительный кабель
Способ подключения Винтовые зажимы
Резьба винтов M3
Момент затяжки 0, 6 Нм
Длина снятия изоляции 6 мм
Сечение гибкого провода 0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода 0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG 26 ... 16
6. Стандарты и предписания
Стандарты/нормативные документы EN 61643-21 A2 2013
EN 60079-0 2012
EN 60079-11 2012
EN 60079-26 2007
МЭК 60079-0 2011
МЭК 60079-11 2011
МЭК 60079-7 2006
7. Данные по взрывозащищенности
Максимальная внутренняя емкость Сi 2 нФ
Макс. внутренняя индуктивность Li 1 мГн
Максимальный входной ток Ii 350 мА (T4 / ≤ 50 °C)
350 мА (T5 / ≤ 50 °C)
350 мА (T6 / ≤ 50 °C)
Макс. входное напряжение Ui 30 В
Макс. входная мощность Pi 3 Вт
Напряжения изоляции относительно земли 500 В AC
Температура окружающей среды (при эксплуатации) -40 °C ... 50 °C
8. Соответствия / сертификаты
ATEX  II 1G Ex ia IIC T4...T6 Ga
IECEx Ex ia IIC T4...T6 Ga
9. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
10. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130807
ECl@ss 8.0 27130807
ECl@ss 9.0 27130807
11. ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
ETIM 7.0 EC000943
12. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
