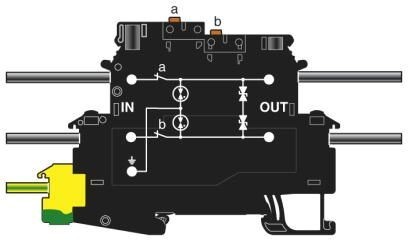

Устройство защиты от перенапряжений TT-2/2-M-24DC

Описание

Характеристики

Электротехническая клемма с двухступенчатой защитой от импульсных перенапряжений двух сигнальных проводников с общим опорным потенциалом, ножевые разъединители в обеих сигнальных цепях, раздельное подключение PE, номинальное напряжение24 В DC

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Высота 94, 8 мм
Ширина 6, 2 мм
Глубина 69, 1 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Степень защиты IP20 (с торцевой крышкой)
3. Общие сведения
Материал корпуса PA 6.6
Класс воспламеняемости согласно UL 94 V-0
Цвет иссиня-чёрный RAL 9005
Тип монтажа Монтажная рейка35 мм
Конструкция Двухъярусные клеммы с PE-основанием - раздельное подключение PE
Полюсов 2
Направление действие Line-Earth Ground
4. Защитная цепь
Класс испытания согл. МЭК C1
C2
C3
D1
Номинальное напряжение UN 24 В DC
Макс. напряжение при длит. нагрузке UC 30 В DC
21 В AC
Расчетный ток 300 мА (40 °C)
Эффективный рабочий ток IC при UC ≤ 5 мкA
Ток защитного проводника IPE ≤ 10 мкA
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) 5 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 5 кA
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) 500 A
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) 30 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 45 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 45 В
Остаточное напряжение при In (фаза-земля) ≤ 45 В
Остаточное напряжение при Ian (10/1000) мкс (жила—земля) ≤ 50 В
Уровень защиты Up (жила-земля) ≤ 55 В (C1 - 500 В / 250 А)
≤ 85 В (C2 - 10 кВ / 5 кА)
Время срабатывания tA (фаза-земля) ≤ 1 нс
Вносимое затухание aE, асим. тип. 0, 5 дБ (≤1, 5 МГц / 50 Ω)
тип. 0, 2 дБ (≤ 400 кГц / 150 Ом)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом тип. 6 МГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом тип. 2, 5 МГц
Емкость (фаза-земля)
Сопротивление на цепь 4, 7 Ω ±20 %
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет
Номинал предохранителя, макс. 315 мА (T)
Устойчивость к импульсному току (фаза-земля) C1 - 500 В / 250 А
C2 - 10 кВ / 5 кA
D1 - 500 A
5. Характеристики клемм
Тип подключения Винтовые зажимы
Тип подключения ВХОД Винтовые клеммы
Тип подключения ВЫХОД Винтовые клеммы
Резьба винтов M3
Момент затяжки 0, 6 Нм
Длина снятия изоляции 8 мм
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 14
6. Стандарты и предписания
Стандарты/нормативные документы EN 61643-21 2001
МЭК 61643-21 2000
7. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
8. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130807
ECl@ss 8.0 27130807
ECl@ss 9.0 27130807
9. ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
ETIM 7.0 EC000943
10. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
