Устройство защиты от перенапряжений TT-EX(I)-M-24DC

Описание

Характеристики

Электротехническая клемма с двухступенчатой защитой от импульсных перенапряжений для Ex i-сигнальной цепи без потенциала земли, ножевые разъединители в обеих сигнальных цепях, раздельное подключение PE, номинальное напряжение24 В DC

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Данные по взрывозащищенности
8. Соответствия / сертификаты
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC

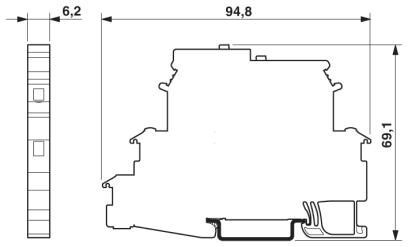

1. Размеры
Высота 94, 8 мм
Ширина 6, 2 мм
Глубина 69, 1 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Степень защиты IP20 (с торцевой крышкой)
3. Общие сведения
Материал корпуса PA 6.6
Класс воспламеняемости согласно UL 94 V-0
Цвет небесно-синий RAL 5015
Тип монтажа Монтажная рейка35 мм
Конструкция Двухъярусные клеммы с PE-основанием - раздельное подключение PE
Полюсов 2
Направление действие Line-Line &Line-Earth Ground
4. Защитная цепь
Класс испытания согл. МЭК C1
C2
C3
D1
Номинальное напряжение UN 24 В DC
Макс. напряжение при длит. нагрузке UC 30 В DC
21 В AC
Расчетный ток 250 мА (40 °C)
Эффективный рабочий ток IC при UC ≤ 5 мкA
Ток защитного проводника IPE ≤ 1 мкA
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) 5 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 5 кA
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) 500 A
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) 100 A
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) 100 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. ≤ 44 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 1, 5 кВ
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. ≤ 44 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 1, 5 кВ
Остаточное напряжение при In (фаза-фаза) ≤ 40 В
Остаточное напряжение при In (фаза-земля) ≤ 110 В
Уровень защиты Up (жила-жила) ≤ 70 В (C2 - 10 кВ / 5 кА)
Уровень защиты Up (жила-земля) ≤ 1, 5 кВ (C2 - 10 кВ / 5 кА)
Время срабатывания tA (фаза-фаза) ≤ 1 нс
Время срабатывания tA (фаза-земля) ≤ 100 нс
Вносимое затухание aE, сим. тип. 1 дБ (≤1 МГц / 50 Ом)
тип. 0, 3 дБ (≤ 200 кГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом тип. 6 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом тип. 2 МГц
Сопротивление на цепь 4, 7 Ω ±20 %
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет
Номинал предохранителя, макс. 250 мА
Устойчивость к импульсному току (фаза-фаза) C2 - 10 кВ / 5 кA
Устойчивость к импульсному току (фаза-земля) C2 - 10 кВ / 5 кA
D1 - 500 A
5. Характеристики клемм
Тип подключения Винтовые зажимы
Тип подключения ВХОД Винтовые клеммы
Тип подключения ВЫХОД Винтовые клеммы
Резьба винтов M3
Момент затяжки 0, 6 Нм
Длина снятия изоляции 8 мм
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 14
6. Стандарты и предписания
Стандарты/нормативные документы EN 61643-21 2001 + A1 2009 + A2 2013
EN 60079-0 2012
EN 60079-11 2012
EN 60079-26 2007
МЭК 60079-0 2011
МЭК 60079-11 2011
МЭК 60079-7 2006
7. Данные по взрывозащищенности
Максимальная внутренняя емкость Сi 2 нФ
Макс. внутренняя индуктивность Li 1 мГн
Максимальное значение внутренней постоянной времени t (Ri/Li) 0, 1 мкс
Максимальный входной ток Ii 250 мА (TA
Макс. входное напряжение Ui 30 В DC
Макс. входная мощность Pi 0, 75 Вт
Температура окружающей среды (при эксплуатации) -40 °C ... 40 °C (T6 / 85 °C)
-40 °C ... 50 °C (T5 / T 100 °C)
-40 °C ... 80 °C (T4 / 135 °C)
8. Соответствия / сертификаты
ATEX  II 1G Ex ia IIC T4...T6 Ga
 II 1D Ex ia IIIC T135 °C...T85 °C Da
IECEx Ex ia IIC T4...T6 Ga
Ex ia IIIC T135 °C...T85 °C Da
9. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
10. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130807
ECl@ss 8.0 27130807
ECl@ss 9.0 27130807
11. ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
ETIM 7.0 EC000943
12. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
