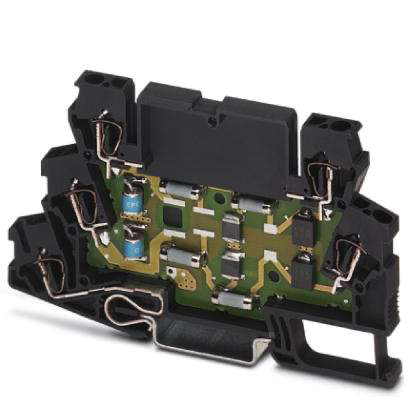

Клеммный блок с пружинными зажимами, со встроенной защитой от импульсных перенапряжений, для монтажа на NS 35/7.5, напряжение UN 24 В DC, ширина клеммного модуля6,2 мм, ширина крышки2,2 мм
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Высота | 100 мм |
| Ширина | 6, 2 мм |
| Глубина | 63, 5 мм (вкл. монтажная рейка 7, 5 мм) |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | PA 6.6 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Тип монтажа | Монтажная рейка35 мм |
| Конструкция | Двухъярусные клеммы |
| Полюсов | 2 |
| Направление действие | Line-Earth Ground |
4. Защитная цепь
| Класс испытания согл. МЭК | C1 |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |

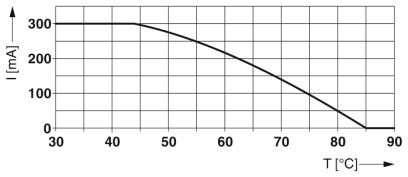

| Расчетный ток | 300 мА (45 °C) |
| Эффективный рабочий ток IC при UC | ≤ 10 мкA (на цепь) |
| Ток защитного проводника IPE | ≤ 20 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA (на цепь) |
| 10 кA (Суммарн.) | |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 1 кA (на цепь) |
| 2 кA (Суммарн.) | |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 5 кA (на цепь) |
| 10 кA (Суммарн.) | |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A (на цепь) |
| 200 A (Суммарн.) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 40 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 40 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 40 В |
| Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | ≤ 45 В |
| Уровень защиты Up (жила-земля) | ≤ 80 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up, статический (жила-земля) | ≤ 40 В (C2 - 10 кВ / 5 кА) |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс |
| Вносимое затухание aE, асим. | тип. 0, 6 дБ (500 кГц / 50 Ω) |
| тип. 0, 1 дБ (170 кГц / 150 Ω) | |
| тип. 0, 1 дБ (40 кГц / 600 Ω) | |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом | тип. 3 МГц |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 1 МГц |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 600 Ом | тип. 250 кГц |
| Емкость (фаза-земля) | тип. 2 нФ |
| Сопротивление на цепь | 9, 4 Ω ±20 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 315 мА (T) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| C3 - 100 A | |
| D1 - 1 кА |
5. Характеристики клемм
| Тип подключения | Пружинный зажим |
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 14 |
6. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1 2008, измененный |
| EN 61643-21 2001 + A1 2009 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
8. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27130807 |
| ECl@ss 9.0 | 27130807 |
9. ETIM
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
10. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
