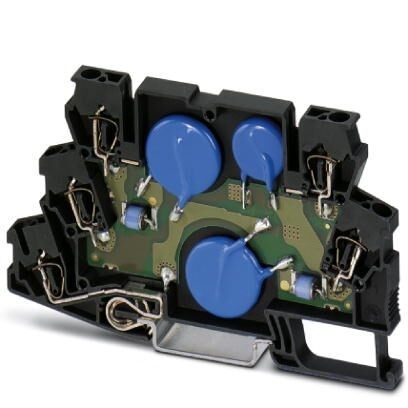

Устройство защиты от перенапряжений TT-ST-2X1-230AC

Описание

Характеристики

Клеммные блоки с пружинными зажимами с защитой от перенапряжений, для установки на NS 35/7,5, напряжение U_N 230 В перем. тока, ширина клеммы6,2 мм, ширина крышки2,2 мм

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Высота 100 мм
Ширина 6, 2 мм
Глубина 63, 5 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Степень защиты IP20 (с торцевой крышкой)
3. Общие сведения
Материал корпуса PA 6.6
Класс воспламеняемости согласно UL 94 V-0
Цвет иссиня-чёрный RAL 9005
Тип монтажа Монтажная рейка35 мм
Конструкция Двухъярусные клеммы
Направление действие Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground
4. Защитная цепь
Класс испытания согл. МЭК C1
C2
C3
D1
Номинальное напряжение UN 230 В AC
230 В DC
Макс. напряжение при длит. нагрузке UC 264 В AC
264 В DC
Расчетный ток 3 A AC (55 °C)
500 мА DC (55 °C)
Эффективный рабочий ток IC при UC ≤ 100 мкA (на цепь)
Ток защитного проводника IPE ≤ 50 мкA (на цепь)
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) 1 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 2, 5 кA
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) 500 A
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 5 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. ≤ 800 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 1, 65 кВ
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. ≤ 800 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 700 В
Уровень защиты Up (жила-жила) ≤ 850 В (C1 - 1 кВ/500 A)
≤ 1, 1 кВ (C2 - 1 кВ /1 kA))
≤ 850 В (C3 - 10 A)
Уровень защиты Up (жила-земля) ≤ 1, 9 кВ (C2 - 5 кВ/2, 5 кА)
≤ 1, 9 кВ (C3 - 25 A)
Уровень защиты Up, статический (жила-земля) ≤ 1, 2 кВ (C2 - 5 кВ/2, 5 кА)
Время срабатывания tA (фаза-фаза) ≤ 25 нс
Время срабатывания tA (фаза-земля) ≤ 25 нс
Вносимое затухание aE, сим. тип. 0, 3 дБ (≤ 1, 5 МГц / 150 Ω)
Вносимое затухание aE, асим. тип. 0, 3 дБ (≤ 7 МГц / 150 Ω)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом тип. 5, 5 МГц
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом тип. 23 МГц
Емкость (фаза-фаза) тип. 1, 5 нФ
Емкость (фаза-земля) тип. 1, 5 нФ
Сопротивление на цепь ≤ 100 мΩ
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет
Номинал предохранителя, макс. 3, 15 A AC (FF)
500 мА DC (FF)
Устойчивость к импульсному току (фаза-фаза) C1 - 1 кВ / 500 A
C2 - 2 кВ / 1 кА
C3 - 10 A
Устойчивость к импульсному току (фаза-земля) C2 - 5 кВ /2, 5 кA
C3 - 25 A
D1 - 500 A
Время сброса импульса (фаза-земля) ≤ 30 мс
5. Характеристики клемм
Тип подключения Пружинный зажим
Тип подключения ВХОД Пружинные контакты
Тип подключения ВЫХОД Пружинные контакты
Длина снятия изоляции 10 мм
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
6. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-21 2000 + A1 2008 + A2 2012
EN 61643-21 2001 + A1 2009 + A2 2013
7. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
8. eCl@ss
ECl@ss 4.0 27140201
ECl@ss 4.1 27130801
ECl@ss 5.0 27130801
ECl@ss 5.1 27130801
ECl@ss 6.0 27130800
ECl@ss 7.0 27130807
ECl@ss 8.0 27130807
ECl@ss 9.0 27130807
9. ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
ETIM 7.0 EC000943
10. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
