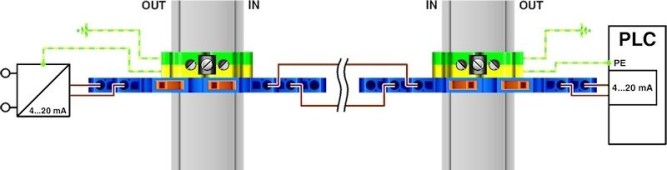

Клеммные блоки с пружинными зажимами, со встроенной трехступенчатой защитой от импульсных перенапряжений сигнальной цепи Ex i без потенциала земли, раздельное подключение PE, номинальное напряжение24 В DC, монтаж на рейку NS 35
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Данные по взрывозащищенности
8. Соответствия / сертификаты
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Данные по взрывозащищенности
8. Соответствия / сертификаты
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Высота | 100 мм |
| Ширина | 6, 2 мм |
| Глубина | 65, 1 мм (вкл. монтажная рейка 7, 5 мм) |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | PA 6.6 |
| Класс воспламеняемости согласно UL 94 | V-2 |
| Цвет | небесно-синий RAL 5015 |
| Стандарты для воздушных путей и путей утечки | EN 60079-11 |
| Тип монтажа | Монтажная рейка35 мм |
| Конструкция | Двухъярусные клеммы с ножевым контактом |
| Направление действие | Line-Line &Line-Earth Ground |
4. Защитная цепь
| Класс испытания согл. МЭК | C1 |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |
| Расчетный ток | 200 мА (40 °C) |
| Эффективный рабочий ток IC при UC | ≤ 10 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA (Суммарн.) |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 1 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA (Суммарн.) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 200 A (Суммарн.) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 40 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 1, 5 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 40 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1, 5 кВ |
| Остаточное напряжение при In (фаза-фаза) | ≤ 40 В |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 45 В |
| Уровень защиты Up (жила-жила) | ≤ 60 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-земля) | ≤ 1, 5 кВ (C2 - 10 кВ / 5 кА) |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 1 дБ (≤ 400 кГц / 50 Ω) |
| тип. 0, 4 дБ (≤ 150 кГц / 150 Ω) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 3 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1 МГц |
| Сопротивление на цепь | 6, 6 Ω ±20 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 200 мА (T) |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ / 5 кA |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 1 кА | |
| Стабильность переменного тока (фаза — земля) | 2, 5 A - 1 с |
5. Характеристики клемм
| Тип подключения | Пружинный зажим |
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0, 5 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 5 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 14 |
6. Стандарты и предписания
| Стандарты/нормативные документы | EN 61643-21 A2 2013 |
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2015 | |
| МЭК 60079-0 2011 | |
| МЭК 60079-11 2011 | |
| МЭК 60079-7 2014 |
7. Данные по взрывозащищенности
| Максимальная внутренняя емкость Сi | 4 нФ |
| Макс. внутренняя индуктивность Li | 1 мГн |
| Максимальный входной ток Ii | 200 мА |
| Макс. входное напряжение Ui | 30 В |
| Макс. входная мощность Pi | 1, 6 Вт |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (T4) |
| -40 °C ... 55 °C (T5) | |
| -40 °C ... 40 °C (T6) |
8. Соответствия / сертификаты
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
| II 1D Ex ia IIIC T135 °C...T85 °C Da | |
| IECEx | Ex ia IIC T4...T6 Ga |
| Ex ia IIIC T135 °C...T85 °C Da |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27130807 |
| ECl@ss 9.0 | 27130807 |
11. ETIM
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
12. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
