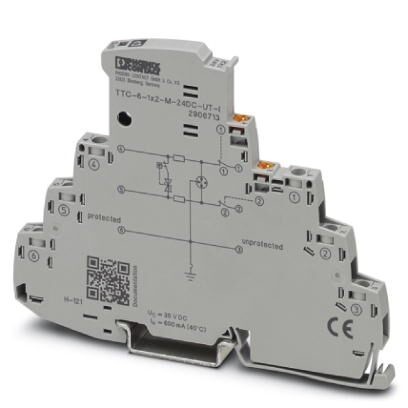

Устройство защиты от перенапряжений, со встроенным индикатором состояния и ножевыми размыкателями для 2-проводной сигнальной цепи без потенциала земли, например, токовых контуров 0(4)...20 мА, поддержка HART.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 105, 8 мм |
| Ширина | 6, 2 мм +0, 1 мм |
| Глубина | 83, 5 мм (вкл. монтажная рейка 7, 5 мм) |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | PBT |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | серый цвет A RAL 7042 |
| Тип монтажа | Монтажная рейкаTH 35 - 7, 5 mm |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground |
4. Защитная цепь
| Класс испытания согл. МЭК | C1 |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |
| Расчетный ток | 600 мА (40 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 0, 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0, 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Уровень защиты Up (жила-жила) | ≤ 55 В (C1 - 1 кВ/500 A) |
| ≤ 65 В (C2 - 10 кВ / 5 кА) | |
| ≤ 50 В (C3 - 25 A) | |
| ≤ 55 В (C3 - 100 A) | |
| Уровень защиты Up (жила-земля) | ≤ 750 В (C1 - 1 кВ/500 A) |
| ≤ 750 В (C2 - 10 кВ / 5 кА) | |
| ≤ 700 В (C3 - 25 A) | |
| ≤ 750 В (C3 - 100 A) | |
| Уровень защиты Up, статический (жила-жила) | ≤ 50 В (C1 - 1 кВ/500 A) |
| ≤ 65 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up, статический (жила-земля) | ≤ 750 В (C1 - 1 кВ/500 A) |
| ≤ 750 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0, 3 дБ (≤ 250 кГц / 150 Ом) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 940 кГц |
| Емкость (фаза-фаза) | тип. 2, 2 нФ |
| Сопротивление на цепь | 1, 65 Ω ±20 % |
| Номинал предохранителя, макс. | 630 мА (FF) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Время сброса импульса (фаза-фаза) | ≤ 700 мс |
| Время сброса импульса (фаза-земля) | ≤ 1500 мс |
5. Дополнительные технические данные
| Макс. отводимый импульсный ток I общ. макс. (8/20) мкс | 20 кA (1x) |
6. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M3 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
7. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1 2008, измененный + A2 2012 |
| EN 61643-21 2001 + A1 2009 + A2 2013 |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27140201 |
| ECl@ss 4.1 | 27130801 |
| ECl@ss 5.0 | 27130801 |
| ECl@ss 5.1 | 27130801 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27130807 |
| ECl@ss 9.0 | 27130807 |
10. ETIM
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
11. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
Характеристики
Бренд
PHOENIX CONTACT
