Устройство защиты от перенапряжений TTC-6P-3-24DC-PT-I

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF157793

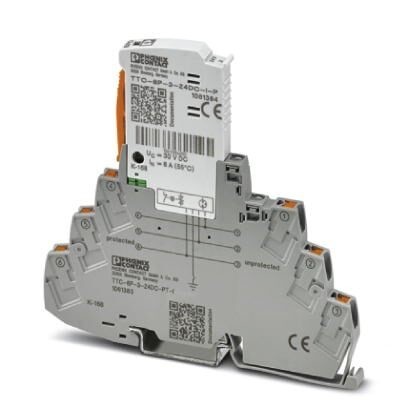

Устройство защиты от перенапряжений TTC-6P-3-24DC-PT-I
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:26137.43
Описание
Характеристики

Устройство защиты от перенапряжений (защитный штекер и базовый элемент), со встроенным индикатором состояния для 3-проводной сигнальной цепи без потенциала земли с высоким номинальным током, поддержка HART.


Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
1. Размеры
Высота105, 8 мм
Ширина6, 2 мм +0, 1  мм
Глубина100 мм (вкл. монтажная рейка 7, 5  мм)
2. Окружающие условия
Температура окружающей среды (при эксплуатации)-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)5 % ... 95 %
Высота≤ 4000 м (amsl (выше уровня моря))
Степень защитыIP20
3. Общие сведения
Материал корпусаPBT
Класс воспламеняемости согласно UL 94V-0
Цветсерый цвет A RAL 7042
светло-серый RAL 7035
Тип монтажаМонтажная рейкаTH 35 - 7, 5 mm
КонструкцияМодуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Направление действиеLine-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground
4. Защитная цепь
Класс испытания согл. МЭКC1
C2
C3
D1
Номинальное напряжение UN24 В  DC
Макс. напряжение при длит. нагрузке UC30 В  DC
21 В  AC
Расчетный ток5 A (55 °C)
Эффективный рабочий ток IC при UC≤ 5 мкA
Ток защитного проводника IPE≤ 1 мкA
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник)0, 5 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля)5 кA
Отводимый импульсный ток Iimp (10/350)  мкс (жила-земля)0, 5 кA
Общий максимальный импульсный ток утечки Itotal (8/20)  мкс10 кA
Уровень защиты Up (жила-жила)≤ 68 В (C1 - 1 кВ/500 A)
≤ 50 В (C3 - 100 A)
≤ 50 В (C3 - 25 A)
Уровень защиты Up (жила-земля)≤ 700 В (C1 - 1 кВ/500 A)
≤ 900 В (C2 - 10 кВ / 5 кА)
Время срабатывания tA (фаза-фаза)≤ 1 нс
Время срабатывания tA (фаза-земля)≤ 100 нс
Вносимое затухание aE, сим.тип. 0, 3 дБ (≤ 12 МГц / 150 Ω)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Омтип. 60 МГц
Емкость (фаза-фаза)тип. 30 пФ
Емкость (фаза-земля)тип. 30 пФ
Сопротивление на цепь
Номинал предохранителя, макс.5 A (F)
Устойчивость к импульсному току (фаза-фаза)C1 - 1  кВ / 500  A
C3 - 100  A
Устойчивость к импульсному току (фаза-земля)C1 - 1  кВ / 500  A
C2 - 10  кВ / 5  кA
D1 - 500  A
Время сброса импульса (фаза-фаза)≤ 30  мс
Время сброса импульса (фаза-земля)≤ 500  мс
5. Характеристики клемм
Тип подключенияЗажимы Push-in
Длина снятия изоляции8 мм
Сечение гибкого провода0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода0, 2 мм² ... 4 мм²
Сечение проводника AWG24 ... 12
6. Стандарты и предписания
Стандарты/нормативные документыМЭК 61643-21 2000 + поправка 2001 + A1 2008, измененный + A2 2012
EN  61643-21 2001 + A1 2009 + A2 2013
7. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
8. eCl@ss
ECl@ss 8.027130807
ECl@ss 9.027130807
9. ETIM
ETIM 5.0EC000943
ETIM 6.0EC000943
ETIM 7.0EC000943
