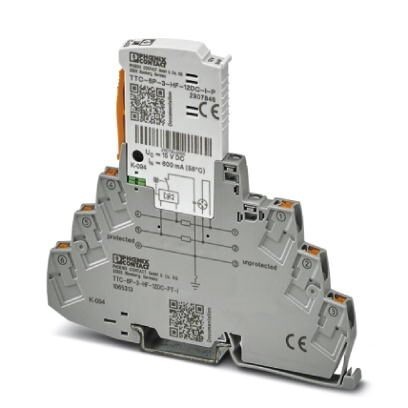

Устройство защиты от перенапряжений (защитный штекер и базовый элемент) со встроенным индикатором состояния для трех сигнальных проводников с общим опорным потенциалом. Для высокочастотных приложений и телекоммуникационных интерфейсов без напряжения питания.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
1. Размеры
| Высота | 105, 8 мм |
| Ширина | 6, 2 мм +0, 1 мм |
| Глубина | 100 мм (вкл. монтажная рейка 7, 5 мм) |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | PBT |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | серый цвет A RAL 7042 |
| светло-серый RAL 7035 | |
| Тип монтажа | Монтажная рейкаTH 35 - 7, 5 mm |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground |
4. Защитная цепь
| Класс испытания согл. МЭК | C1 |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 12 В DC |
| Макс. напряжение при длит. нагрузке UC | 15 В DC |
| 10 В AC | |
| Расчетный ток | 600 мА (56 °C) |
| Эффективный рабочий ток IC при UC | ≤ 100 мкA |
| Ток защитного проводника IPE | ≤ 200 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 0, 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0, 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Уровень защиты Up (жила-жила) | ≤ 145 В (C1 - 1 кВ/500 A) |
| ≤ 260 В (C2 - 10 кВ / 5 кА) | |
| ≤ 25 В (C3 - 25 A) | |
| ≤ 30 В (C3 - 100 A) | |
| Уровень защиты Up (жила-земля) | ≤ 80 В (C1 - 1 кВ/500 A) |
| ≤ 95 В (C2 - 10 кВ / 5 кА) | |
| ≤ 25 В (C3 - 25 A) | |
| ≤ 30 В (C3 - 100 A) | |
| Уровень защиты Up, статический (жила-жила) | ≤ 40 В (C1 - 1 кВ/500 A) |
| ≤ 95 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up, статический (жила-земля) | ≤ 40 В (C1 - 1 кВ/500 A) |
| ≤ 95 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс |
| Вносимое затухание aE, сим. | тип. 0, 3 дБ (≤ 8, 7 МГц / 150 Ω) |
| Вносимое затухание aE, асим. | тип. 0, 3 дБ (≤ 10, 5 МГц / 150 Ω) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 60 МГц |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 60 МГц |
| Емкость (фаза-фаза) | тип. 32 пФ |
| Емкость (фаза-земля) | тип. 32 пФ |
| Сопротивление на цепь | 1, 65 Ω ±20 % |
| Номинал предохранителя, макс. | 630 мА (FF) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Время сброса импульса (фаза-фаза) | ≤ 30 мс |
| Время сброса импульса (фаза-земля) | ≤ 30 мс |
5. Дополнительные технические данные
| Макс. отводимый импульсный ток I общ. макс. (8/20) мкс | 20 кA (1x) |
6. Характеристики клемм
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
7. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1 2008, измененный + A2 2012 |
| EN 61643-21 2001 + A1 2009 + A2 2013 |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27130807 |
| ECl@ss 9.0 | 27130807 |
10. ETIM
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
Характеристики
Бренд
PHOENIX CONTACT
