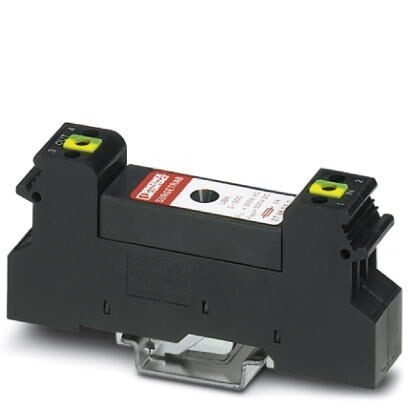

Устройство защиты от перенапряжений UBK 2-500

Описание

Характеристики

Модуль для установки на монтажную рейку, с грубой защитой от импульсных перенапряжений двух сигнальных проводников. Основание для автоматического подключения к защитному заземлениюустанавливается на NS 32 или NS 35/7.5, ширина корпуса17,5 мм. Исполнение500 В AC

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Высота 90 мм
Ширина 17, 5 мм
Глубина 46 мм (вкл. монтажная рейка 7, 5 мм)
Единица шага 1 TE
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 2000 мм (amsl (выше уровня моря))
Степень защиты IP20
3. Общие сведения
Материал корпуса PA 6.6
Класс воспламеняемости согласно UL 94 V-2
Цвет иссиня-чёрный RAL 9005
Стандарты для воздушных путей и путей утечки МЭК 60664-1
Тип монтажа Монтажная рейка35 мм
Конструкция Модуль для установки на монтажную рейку, неразъемный
Направление действие Line-Earth Ground
4. Защитная цепь
Класс испытания согл. МЭК C2
D1
Номинальное напряжение UN 500 В AC
Макс. напряжение при длит. нагрузке UC 500 В AC
Расчетный ток 2 A
Эффективный рабочий ток IC при UC ≤ 1 мкA
Ток защитного проводника IPE ≤ 1 мкA
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) 10 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 10 кA
Отводимый импульсный ток Iimp (10/350) мкс 2, 5 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. ≤ 2, 5 кВ
≤ 2, 7 кВ (4 кВ (1, 2/50) мкс)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 1, 5 кВ
≤ 1, 7 кВ (4 кВ (1, 2/50) мкс)
Уровень защиты Up (жила-жила) 3, 5 кВ (C2 - 10 кВ / 5 кА)
Уровень защиты Up (жила-земля) 2, 2 кВ (C2 - 10 кВ / 5 кА)
2, 3 кВ (Iимп-2, 5 кА)
Время срабатывания tA (фаза-фаза) ≤ 100 нс
Время срабатывания tA (фаза-земля) ≤ 100 нс
Вносимое затухание aE, сим. тип. 0 дБ (≤ 30 МГц / 50 Ω)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом тип. 60 МГц
Емкость (фаза-фаза) тип. 7 пФ
Номинал предохранителя, макс. 2 A (gL)
Устойчивость к импульсному току (фаза-фаза) C2 - 10 кВ / 5 кA
Устойчивость к импульсному току (фаза-земля) C2 - 10 кВ / 5 кA
D1 - 2, 5 kA
Стабильность переменного тока (фаза-фаза) 10 A - 1 c
Стабильность переменного тока (фаза — земля) 10 A - 1 с
5. Характеристики клемм
Тип подключения Винтовые зажимы
Резьба винтов M3
Момент затяжки 0, 5 Нм ... 0, 6 Нм
Длина снятия изоляции 8 мм
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
6. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-21 2000 + A1 2008
EN 61643-21 2001 + A1 2009
7. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
8. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130807
ECl@ss 8.0 27130807
ECl@ss 9.0 27130807
9. ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
ETIM 7.0 EC000943
10. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
