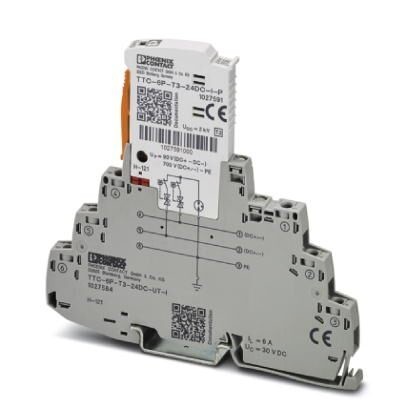

УЗИП типа 3, в комплектации из защитного штекера и базового элемента, со встроенным индикатором состояния для источников питания 24 В DC.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Защитная цепь
6. Параметры соединения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Защитная цепь
6. Параметры соединения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
1. Размеры
| Высота | 105, 8 мм |
| Ширина | 6, 2 мм +0, 1 мм |
| Глубина | 100 мм (вкл. монтажная рейка 7, 5 мм) |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 6000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 150 Гц / 20 циклов / ось / X, Y, Z) |
3. Общие сведения
| Тип EN | T3 |
| Система энергоснабжения IEC | DC |
| Количество портов | One |
| Защитная цепь | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Тип монтажа | Монтажная рейкаTH 35 - 7, 5 mm |
| Цвет | серый цвет A RAL 7042 |
| светло-серый RAL 7035 | |
| Материал корпуса | PBT |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
4. Дальнейшие описания
| Указание | CBM |
| 2905743 CBM E4 24DC/0.5-10A NO-R | |
| 2905744 CBM E8 24DC/0.5-10A NO-R | |
| CBMC | |
| 2906032 CBMC E4 24DC/1-10A NO | |
| 2908716 CBMC E4 24DC/1-10A NO-C | |
| 2910411 CBMC E4 24DC/1-10A IOL | |
| PTCB | |
| 2908262 PTCB E1 24DC/1-8A NO |
5. Защитная цепь
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| Номинальный ток IL | 6 A (30 °C) |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 1 кA |
| Комбинированный импульс UOC | 2 кВ (2 Ω) |
| 6 кВ (12 Ом) | |
| Уровень защиты Up (DC+) - (DC-) | ≤ 0, 09 кВ (Uoc= 2 кВ) |
| ≤ 0, 2 кВ (Uoc= 6 кВ) | |
| Уровень защиты Up (DC+/DC-) - PE | ≤ 0, 7 кВ |
| Время срабатывания tA (DC+) - (DC-) | ≤ 1 нс |
| Время срабатывания tA (DC+/DC-) - PE | ≤ 100 нс |
| Стойкость к короткому замыканию ISCCR | 60 A DC (без дополнительного входного предохранителя) |
| 220 A DC | |
| Макс. номинал входного предохранителя при подключении ответвлений | 6 A (gG) |
| 10 A (см. текст ссылкиCBM, CBMC, PTCB, CB E1) | |
| Максимальный входной предохранитель при сквозной проводке | 6 A (gG) |
6. Параметры соединения
| Тип подключения | Винтовые зажимы |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Резьба винтов | M3 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
| Длина снятия изоляции | 8 мм |
7. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130806 |
| ECl@ss 8.0 | 27130806 |
| ECl@ss 9.0 | 27130806 |
10. ETIM
| ETIM 5.0 | EC000942 |
| ETIM 6.0 | EC000942 |
| ETIM 7.0 | EC000942 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
18058.13
