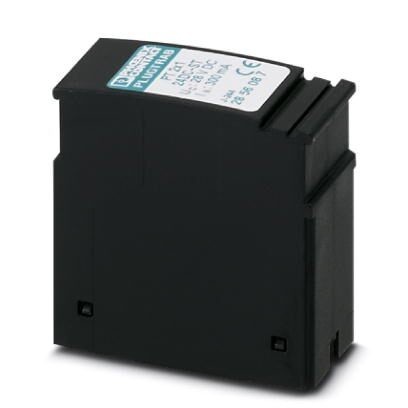

Штекерный модуль для защиты от перенапр-й PT 2X1-24DC-ST

Описание

Характеристики

Штекерный модуль для защиты от перенапряжений для базового элемента, обеспечивает грубую и тонкую защиту от перенапряжений между двумя сигнальными проводниками с общим опорным потенциалом и землей. Исполнение24 В DC

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Подключение с выравниванием потенциалов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Высота 44, 8 мм
Ширина 17, 5 мм
Глубина 51, 7 мм
Единица шага 1 TE
Комбинированный модуль, высота 90 мм
Ширина комбинированного модуля 17, 7 мм
Комбинированный модуль, глубина 65, 5 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C
Степень защиты IP20
3. Общие сведения
Материал корпуса PA 6.6
Класс воспламеняемости согласно UL 94 V-0
Цвет черный
Стандарты для воздушных путей и путей утечки VDE 0110-1
МЭК 60664-1
Тип монтажа на основной элемент
Конструкция Штекер
Направление действие Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже начиная с ред. SW 1.00
4. Защитная цепь
Класс испытания согл. МЭК C1
C2
C3
D1
Класс VDE C1
C2
C3
D1
Номинальное напряжение UN 24 В DC
Макс. напряжение при длит. нагрузке UC 28 В DC
20 В AC
Расчетный ток 300 мА (45 °C)
Эффективный рабочий ток IC при UC ≤ 5 мкA
Ток защитного проводника IPE ≤ 1 мкA (с PT 2X1+F-BE)
≤ 10 мкA (непосредственно заземлено)
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 10 кA
Отводимый импульсный ток Iimp (10/350) мкс 2, 5 кA (на цепь)
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 20 кA
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) 10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) 30 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 45 В
≤ 600 В (с PT 2X1+F-BE)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 40 В
Остаточное напряжение при In (фаза-земля) ≤ 40 В
Остаточное напряжение при Ian (10/1000) мкс (жила—земля) ≤ 50 В
Уровень защиты Up (жила-земля) ≤ 60 В (C1 - 1 кВ/500 A)
≤ 80 В (C2 - 10 кВ / 5 кА)
≤ 70 В (6 кВ / 3 кА)
≤ 50 В (C3 - 30 A)
Время срабатывания tA (фаза-земля) ≤ 1 нс
Вносимое затухание aE, асим. 0, 5 дБ (≤ 1 МГц)
0, 3 дБ (≤ 400 кГц / 150 Ом)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом тип. 4, 5 МГц
Емкость (фаза-земля) тип. 0, 7 нФ
Сопротивление на цепь 4, 7 Ω ±10 % (7-8/11-12)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет
Номинал предохранителя, макс. 315 мА (T)
Устойчивость к импульсному току (фаза-земля) C2 - 10 кВ / 5 кA
D1 - 2, 5 kA
5. Характеристики клемм
Тип подключения Винтовые зажимы (вместе с базовым элементом)
Резьба винтов M3
Момент затяжки 0, 8 Нм
Длина снятия изоляции 8 мм
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
6. Подключение с выравниванием потенциалов
Длина снятия изоляции 8 мм
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 4 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
7. Стандарты и предписания
Стандарты/нормативные документы EN 61643-21/A1 2009
IEC 61643-21/A1 2008
UL 497B
8. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130807
ECl@ss 8.0 27130807
ECl@ss 9.0 27130807
10. ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
ETIM 7.0 EC000943
11. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620

Характеристики

Бренд

Phoenix Contact

Последняя стоимость

19094.31

Apollo Security CONSym-AL1
21 327 ₽
Осталась 1 шт.

Высота	44, 8 мм
Ширина	17, 5 мм
Глубина	51, 7 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17, 7 мм
Комбинированный модуль, глубина	65, 5 мм

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Материал корпуса	PA 6.6
Класс воспламеняемости согласно UL 94	V-0
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	МЭК 60664-1
Тип монтажа	на основной элемент
Конструкция	Штекер
Направление действие	Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже	начиная с ред. SW 1.00

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Номинальное напряжение UN	24 В DC
Макс. напряжение при длит. нагрузке UC	28 В DC
	20 В AC
Расчетный ток	300 мА (45 °C)
Эффективный рабочий ток IC при UC	≤ 5 мкA
Ток защитного проводника IPE	≤ 1 мкA (с PT 2X1+F-BE)
	≤ 10 мкA (непосредственно заземлено)
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля)	10 кA
Отводимый импульсный ток Iimp (10/350) мкс	2, 5 кA (на цепь)
Общий максимальный импульсный ток утечки Itotal (8/20) мкс	20 кA
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля)	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	30 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	≤ 45 В
	≤ 600 В (с PT 2X1+F-BE)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	≤ 40 В
Остаточное напряжение при In (фаза-земля)	≤ 40 В
Остаточное напряжение при Ian (10/1000) мкс (жила—земля)	≤ 50 В
Уровень защиты Up (жила-земля)	≤ 60 В (C1 - 1 кВ/500 A)
	≤ 80 В (C2 - 10 кВ / 5 кА)
	≤ 70 В (6 кВ / 3 кА)
	≤ 50 В (C3 - 30 A)
Время срабатывания tA (фаза-земля)	≤ 1 нс
Вносимое затухание aE, асим.	0, 5 дБ (≤ 1 МГц)
	0, 3 дБ (≤ 400 кГц / 150 Ом)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом	тип. 4, 5 МГц
Емкость (фаза-земля)	тип. 0, 7 нФ
Сопротивление на цепь	4, 7 Ω ±10 % (7-8/11-12)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	315 мА (T)
Устойчивость к импульсному току (фаза-земля)	C2 - 10 кВ / 5 кA
	D1 - 2, 5 kA

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Резьба винтов	M3
Момент затяжки	0, 8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого провода	0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода	0, 2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12

Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0, 2 мм²
Сечение гибкого проводника макс.	2, 5 мм²
Сечение жесткого проводника мин.	0, 2 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	12

Стандарты/нормативные документы	EN 61643-21/A1 2009
	IEC 61643-21/A1 2008
	UL 497B

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	27130800
ECl@ss 4.1	27130800
ECl@ss 5.0	27130800
ECl@ss 5.1	27130800
ECl@ss 6.0	27130800
ECl@ss 7.0	27130807
ECl@ss 8.0	27130807
ECl@ss 9.0	27130807

ETIM 2.0	EC000943
ETIM 3.0	EC000943
ETIM 4.0	EC000943
ETIM 5.0	EC000943
ETIM 6.0	EC000943
ETIM 7.0	EC000943

UNSPSC 6.01	30212010
UNSPSC 7.0901	39121610
UNSPSC 11	39121610
UNSPSC 12.01	39121610
UNSPSC 13.2	39121620
UNSPSC 18.0	39121620
UNSPSC 19.0	39121620
UNSPSC 20.0	39121620
UNSPSC 21.0	39121620
