Штекерный модуль для защиты от перенапр-й PT 2X1VA-230AC-ST

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF157845

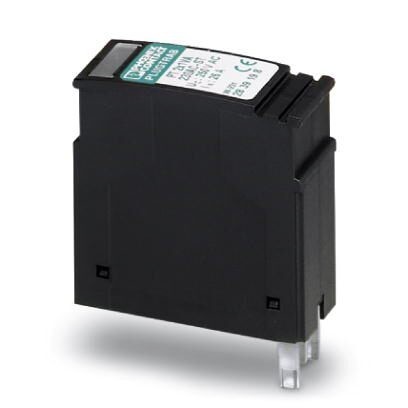

Штекерный модуль для защиты от перенапр-й PT 2X1VA-230AC-ST
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:18537.68
Описание
Характеристики

Защитный штекер PT с защитной цепью для сигналов высокого напряжения, 2-канальный, со световой индикацией питания. Номинальное напряжение230 В AC


Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Защитная цепь
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Высота44, 8 мм
Ширина17, 5 мм
Глубина51, 7 мм
Единица шага1 TE
Комбинированный модуль, высота90 мм
Ширина комбинированного модуля17, 7 мм
Комбинированный модуль, глубина65, 5 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации)-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Высота≤ 2000 м (amsl (выше уровня моря))
Степень защитыIP20
3. Общие сведения
Материал корпусаPA 6.6
Класс воспламеняемости согласно UL 94V-0
Цветиссиня-чёрный RAL 9005
Тип монтажана основной элемент
КонструкцияШтекер
Направление действиеLine-Line &Line-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже начиная с ред. SW 1.00
4. Дальнейшие описания
УказаниеТехнические данные имеют силу в сочетании со следующими базовыми элементами
PT -BE/ FM 2839282
5. Защитная цепь
Класс испытания согл. МЭКC1
C2
C3
D1
Номинальное напряжение UN230 В  AC (50/60 Гц)
Макс. напряжение при длит. нагрузке UC275 В  DC
275 В  AC (50/60 Гц)
Расчетный ток26 A AC (30  °C)
1 A  DC (82 °C)
Эффективный рабочий ток IC при UC≤ 1, 5 мA AC
≤ 2 мА DC
Ток защитного проводника IPE≤ 3 мA AC
≤ 4 мА DC
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля)2, 5 кA
Отводимый импульсный ток Iimp (10/350)  мкс500 A
Общий максимальный импульсный ток утечки Itotal (8/20)  мкс5 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.≤ 650 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.≤ 650 В
Уровень защиты Up (жила-земля)≤ 750 В (C1 - 1, 4 кВ / 0, 7 кА)
≤ 900 В (C2 - 5 кВ/2, 5 кА)
≤ 750 В (C3 - 100 A)
Время срабатывания tA (фаза-земля)≤ 25 нс
Вносимое затухание aE, асим.тип. 0, 3 дБ (≤ 650 кГц / 150 Ω)
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Омтип. 2, 2 МГц
Емкость (фаза-земля)тип. 1 нФ
Сообщение, неисправность устройства для защиты от импульсных перенапряженийнет
Номинал предохранителя, макс.25 A AC (gL/gG)
1 A  DC (T)
Устойчивость к импульсному току (фаза-земля)C1 - 1, 4 кB / 0, 7 кA
C2 - 5  кВ /2, 5  кA
C3 - 100  A
D1 - 500  A
6. Характеристики клемм
Тип подключенияВинтовые зажимы (вместе с базовым элементом)
Резьба винтовM3
Момент затяжки0, 5 Нм
Длина снятия изоляции8 мм
Сечение гибкого провода0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода0, 2 мм² ... 4 мм²
Сечение проводника AWG24 ... 12
7. Стандарты и предписания
Стандарты/нормативные документыМЭК 61643 2000 + поправка 2001 + A1 2008, измененный + A2 2012
EN  61643-21 2001 + A1 2009 + A2 2013
8. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 4.027130800
ECl@ss 4.127130800
ECl@ss 5.027130800
ECl@ss 5.127130800
ECl@ss 6.027130800
ECl@ss 7.027130807
ECl@ss 8.027130807
ECl@ss 9.027130807
10. ETIM
ETIM 2.0EC000943
ETIM 3.0EC000943
ETIM 4.0EC000943
ETIM 5.0EC000943
ETIM 6.0EC000943
ETIM 7.0EC000943
11. UNSPSC
UNSPSC 6.0130212010
UNSPSC 7.090139121610
UNSPSC 1139121610
UNSPSC 12.0139121610
UNSPSC 13.239121620
UNSPSC 18.039121620
UNSPSC 19.039121620
UNSPSC 20.039121620
UNSPSC 21.039121620
