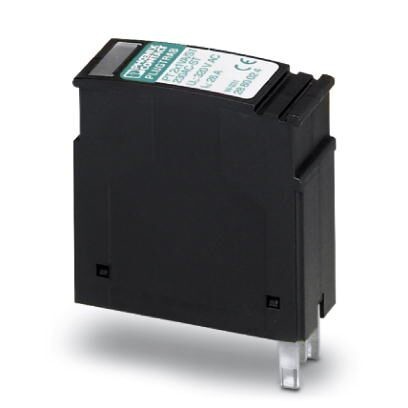

Защитный штекер РТ со схемой защиты для высоких напряжений сигнала, 2-канальный. Номинальное напряжение 230 В перем. тока
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Защитная цепь
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Защитная цепь
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 44, 8 мм |
| Ширина | 17, 5 мм |
| Глубина | 51, 7 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17, 7 мм |
| Комбинированный модуль, глубина | 65, 5 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | PA 6.6 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | на основной элемент |
| Конструкция | Штекер |
| Направление действие | Line-Line &Line-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже | начиная с ред. SW 2.20 |
4. Дальнейшие описания
| Указание | Технические данные имеют силу в сочетании со следующими базовыми элементами |
| PT -BE/ FM 2839282 |
5. Защитная цепь
| Класс испытания согл. МЭК | C1 |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 230 В AC (50/60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 320 В DC |
| 320 В AC (50/60 Гц) | |
| Расчетный ток | 26 A AC (30 °C) |
| 1 A DC | |
| Эффективный рабочий ток IC при UC | ≤ 200 мкА перем. тока |
| ≤ 10 мкА пост. тока | |
| Ток защитного проводника IPE | ≤ 400 мкА перем. тока |
| ≤ 20 мкА пост. тока | |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2, 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 500 A (на цепь) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 5 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 850 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 850 В |
| Уровень защиты Up (жила-земля) | ≤ 850 В (C1 - 1, 4 кВ / 0, 7 кА) |
| ≤ 1050 В (C2 - 5 кВ/2, 5 кА) | |
| ≤ 820 В (C3 - 100 A) | |
| Время срабатывания tA (фаза-земля) | ≤ 25 нс |
| Вносимое затухание aE, асим. | тип. 0, 3 дБ (≤ 500 кГц / 150 Ω) |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 1, 7 МГц |
| Емкость (фаза-земля) | тип. 2 нФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 25 A AC (gL/gG) |
| 1 A DC (T) | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1, 4 кB / 0, 7 кA |
| C2 - 5 кВ /2, 5 кA | |
| C3 - 100 A | |
| D1 - 500 A |
6. Характеристики клемм
| Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
| Резьба винтов | M3 |
| Момент затяжки | 0, 8 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
7. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1 2008, измененный + A2 2012 |
| EN 61643-21 2001 + A1 2009 + A2 2013 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130810 |
| ECl@ss 8.0 | 27130809 |
| ECl@ss 9.0 | 27130807 |
10. ETIM
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
11. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
