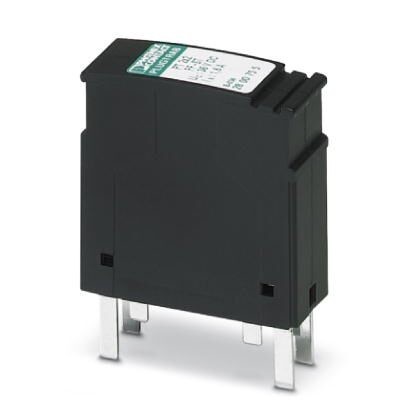

PLUGTRAB, вставное устройство защиты от перенапряжений для полевых шин Foundation
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Высота | 45 мм |
Ширина | 17, 7 мм |
Глубина | 52 мм |
Единица шага | 1 TE |
Комбинированный модуль, высота | 90 мм |
Ширина комбинированного модуля | 17, 7 мм |
Комбинированный модуль, глубина | 65, 5 мм |
2. Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
Степень защиты | IP20 |
3. Общие сведения
Материал корпуса | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Цвет | черный |
Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 |
МЭК 60664-1 | |
Тип монтажа | на основной элемент |
Конструкция | Штекер |
Полюсов | 5 |
Направление действие | Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground |
4. Защитная цепь
Класс испытания согл. МЭК | C1 |
C2 | |
C3 | |
D1 | |
Класс VDE | C1 |
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 32 В DC |
Макс. напряжение при длит. нагрузке UC | 36 В DC |
Расчетный ток | 1, 6 A |
Эффективный рабочий ток IC при UC | ≤ 5 мкA |
Ток защитного проводника IPE | ≤ 5 мкA (с PT 4-BE) |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 100 A |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
Отводимый импульсный ток Iimp (10/350) мкс | 1 кA |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 100 A |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 23 A |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 75 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 1, 3 кВ (с PT 4-BE) |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 75 В |
Уровень защиты Up (жила-жила) | ≤ 75 В (C3 - 25 A) |
Уровень защиты Up (жила-земля) | ≤ 1, 3 кВ (C1 - 1, 5 кВ) |
≤ 1, 3 кВ (C2 - 9 кВ) | |
≤ 1, 3 кВ (D1 - 500 А) | |
Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
Время срабатывания tA (фаза-земля) | ≤ 100 нс |
Сопротивление на цепь | ≤ 1 Ω |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Устойчивость к импульсному току (фаза-фаза) | C3 - 25 A |
Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
D1 - 500 A |
5. Характеристики клемм
Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
6. Стандарты и предписания
Стандарты/нормативные документы | EN 61643-21/A1 2009 |
7. Соответствие экологическим нормам
REACh SVHC | Lead 7439-92-1 |
China RoHS | Период времени для применения по назначению (EFUP)50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
ECl@ss 4.0 | 27130800 |
ECl@ss 4.1 | 27130800 |
ECl@ss 5.0 | 27130800 |
ECl@ss 5.1 | 27130800 |
ECl@ss 6.0 | 27130800 |
ECl@ss 7.0 | 27130807 |
ECl@ss 8.0 | 27130807 |
ECl@ss 9.0 | 27130807 |
9. ETIM
ETIM 3.0 | EC000472 |
ETIM 4.0 | EC002643 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
10. UNSPSC
UNSPSC 6.01 | 30212010 |
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
UNSPSC 18.0 | 39121620 |
UNSPSC 19.0 | 39121620 |
UNSPSC 20.0 | 39121620 |
UNSPSC 21.0 | 39121620 |
