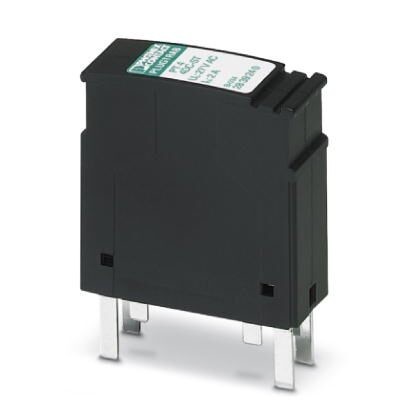

Защитный штекер РТ, со схемой защиты 4-проводной сигнальной цепи без потенциала земли. Номинальное напряжение24 В постоянного тока
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Подключение с выравниванием потенциалов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Подключение с выравниванием потенциалов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 45 мм |
| Ширина | 17, 7 мм |
| Глубина | 52 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17, 7 мм |
| Комбинированный модуль, глубина | 65, 5 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | PA 6.6 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| МЭК 60664-1 | |
| Тип монтажа | на основной элемент |
| Конструкция | Штекер |
| Направление действие | Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже | начиная с ред. SW 1.00 |
4. Защитная цепь
| Класс испытания согл. МЭК | C1 |
| C2 | |
| C3 | |
| D1 | |
| Класс VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 27 В DC |
| 19 В AC | |
| Расчетный ток | 2 A (80 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 4 мкA (с PT 4-BE) |
| ≤ 1 мкA (с PT 4+F-BE) | |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 365 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 2, 5 кA (на цепь) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 365 A |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 67 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 40 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 450 В (с PT 4-BE) |
| ≤ 1 кВ (с PT 4+F-BE) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 40 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 60 В |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 45 В |
| Уровень защиты Up (жила-жила) | ≤ 50 В (C1 - 500 В / 250 А) |
| ≤ 45 В (C3 - 67 A) | |
| Уровень защиты Up (жила-земля) | ≤ 500 В (C2 - 10 кВ / 5 кА с PT 4-BE) |
| ≤ 1 кВ (C2 - 10 кВ / 5 кА с PT 4+F-BE) | |
| ≤ 500 В (6 кВ / 3 кА) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | 0, 1 дБ (≤ 1 МГц) |
| 0, 1 дБ (≤1 МГц / 50 Ом) | |
| 0, 2 дБ (≤ 400 кГц / 150 Ом) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 4, 5 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1, 5 МГц |
| Сопротивление на цепь | 0 Ω |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 500 В / 250 A |
| C3 - 25 A | |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 2, 5 kA |
5. Характеристики клемм
| Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
| Резьба винтов | M3 |
| Момент затяжки | 0, 8 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
6. Подключение с выравниванием потенциалов
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
7. Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
| DIN EN 61643-21 | |
| UL 497B | |
| Стандарты/нормативные документы | EN 61643-21/A1 2009 |
| IEC 61643-21/A1 2008 | |
| UL 497B |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27130807 |
| ECl@ss 9.0 | 27130807 |
10. ETIM
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
11. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
