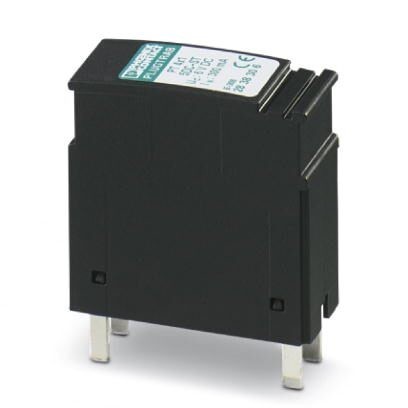

Штекерный модуль для защиты от перенапр-й PT 4X1- 5DC-ST

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF157862
Штекерный модуль для защиты от перенапр-й PT 4X1- 5DC-ST
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:33293.33
Описание
Характеристики

Защитный штекер РТ, со схемой защиты 4-проводной сигнальной цепи с односторонним заземлением. Номинальное напряжение5 В постоянного тока


Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Высота45 мм
Ширина17, 7 мм
Глубина52 мм
Единица шага1 TE
Комбинированный модуль, высота90 мм
Ширина комбинированного модуля17, 7 мм
Комбинированный модуль, глубина65, 5 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации)-40 °C ... 85 °C
Степень защитыIP20
3. Общие сведения
Материал корпусаPA 6.6
Класс воспламеняемости согласно UL 94V-0
Цветиссиня-чёрный RAL 9005
Стандарты для воздушных путей и путей утечкиVDE 0110-1
МЭК  60664-1
Тип монтажана основной элемент
КонструкцияШтекер
Направление действиеLine-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже начиная с ред. SW 1.00
4. Защитная цепь
Класс испытания согл. МЭКC1
C2
C3
D1
Класс VDEC1
C2
C3
D1
Номинальное напряжение UN5 В  DC
Макс. напряжение при длит. нагрузке UC6 В  DC
4 В  AC
Расчетный ток300 мА (45  °C)
Эффективный рабочий ток IC при UC≤ 1 мА
Ток защитного проводника IPE≤ 1 мкA (с PT 4X1+F-BE)
≤ 4 мА (непосредственно заземлено)
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля)10 кA
Отводимый импульсный ток Iimp (10/350)  мкс2, 5 кA (на цепь)
Общий максимальный импульсный ток утечки Itotal (8/20)  мкс20 кA
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля)10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)125 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.≤ 14 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.≤ 10 В
Остаточное напряжение при In (фаза-земля)≤ 10 В
Уровень защиты Up (жила-земля)≤ 50 В (C2 - 10 кВ / 5 кА)
Время срабатывания tA (фаза-земля)≤ 1 нс
Вносимое затухание aE, асим.0, 5 дБ (≤ 200 кГц)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Омтип. 1 МГц
Емкость (фаза-земля)6 нФ
Сопротивление на цепь4, 7 Ω
Сообщение, неисправность устройства для защиты от импульсных перенапряженийнет
Номинал предохранителя, макс.315 мА (T)
Устойчивость к импульсному току (фаза-земля)C2 - 10  кВ / 5  кA
D1 - 2, 5  kA
5. Характеристики клемм
Тип подключенияВинтовые зажимы (вместе с базовым элементом)
Резьба винтовM3
Момент затяжки0, 8 Нм
Длина снятия изоляции8 мм
Сечение гибкого провода0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода0, 2 мм² ... 4 мм²
Сечение проводника AWG24 ... 12
6. Стандарты и предписания
Стандарты / нормативные документыМЭК 61643-21
Стандарты/нормативные документыМЭК 61643-21 2000
7. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
8. eCl@ss
ECl@ss 4.027130800
ECl@ss 4.127130800
ECl@ss 5.027130800
ECl@ss 5.127130800
ECl@ss 6.027130800
ECl@ss 7.027130807
ECl@ss 8.027130807
ECl@ss 9.027130807
9. ETIM
ETIM 2.0EC000943
ETIM 3.0EC000943
ETIM 4.0EC000943
ETIM 5.0EC000943
ETIM 6.0EC000943
ETIM 7.0EC000943
10. UNSPSC
UNSPSC 6.0130212010
UNSPSC 7.090139121610
UNSPSC 1139121610
UNSPSC 12.0139121610
UNSPSC 13.239121620
UNSPSC 18.039121620
UNSPSC 19.039121620
UNSPSC 20.039121620
UNSPSC 21.039121620
