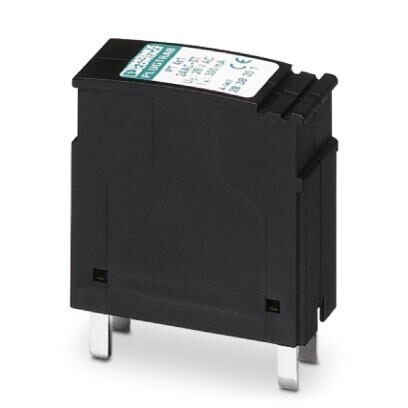

Штекерный модуль для защиты от перенапр-й PT 4X1-24AC-ST

Описание

Характеристики

Защитный штекер РТ, со схемой защиты 4-проводной сигнальной цепи с односторонним заземлением. Номинальное напряжение 24 В пер.тока

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Высота 45 мм
Ширина 17, 7 мм
Глубина 52 мм
Единица шага 1 TE
Комбинированный модуль, высота 90 мм
Ширина комбинированного модуля 17, 7 мм
Комбинированный модуль, глубина 65, 5 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C
Степень защиты IP20
3. Общие сведения
Материал корпуса PA 6.6
Класс воспламеняемости согласно UL 94 V-0
Цвет иссиня-чёрный RAL 9005
Стандарты для воздушных путей и путей утечки VDE 0110-1
МЭК 60664-1
Тип монтажа на основной элемент
Конструкция Штекер
Направление действие Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже начиная с ред. SW 1.00
4. Защитная цепь
Класс испытания согл. МЭК C1
C2
C3
D1
Класс VDE C1
C2
C3
D1
Номинальное напряжение UN 24 В AC
Макс. напряжение при длит. нагрузке UC 40 В DC
28 В AC
Расчетный ток 300 мА (45 °C)
Эффективный рабочий ток IC при UC ≤ 5 мкA
Ток защитного проводника IPE ≤ 1 мкA (с PT 4X1+F-BE)
≤ 20 мкA (непосредственно заземлено)
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 10 кA
Отводимый импульсный ток Iimp (10/350) мкс 2, 5 кA (на цепь)
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 20 кA
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) 10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) 23 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 60 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 55 В
Остаточное напряжение при In (фаза-земля) ≤ 55 В
Уровень защиты Up (жила-земля) ≤ 100 В (C2 - 10 кВ / 5 кА)
Время срабатывания tA (фаза-земля) ≤ 1 нс
Вносимое затухание aE, асим. 0, 5 дБ (≤ 1, 5 МГц)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом тип. 8 МГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом тип. 3 МГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 600 Ом тип. 800 кГц
Емкость (фаза-земля) 1, 1 нФ
Сопротивление на цепь 4, 7 Ω 10 %
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет
Номинал предохранителя, макс. 315 мА (T)
Устойчивость к импульсному току (фаза-земля) C2 - 10 кВ / 5 кA
D1 - 2, 5 kA
5. Характеристики клемм
Тип подключения Винтовые зажимы (вместе с базовым элементом)
6. Стандарты и предписания
Стандарты / нормативные документы МЭК 61643-21
DIN EN 61643-21
UL 497B
Стандарты/нормативные документы МЭК 61643-21 2000
7. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
8. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130807
ECl@ss 8.0 27130807
ECl@ss 9.0 27130807
9. ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
ETIM 7.0 EC000943
10. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
