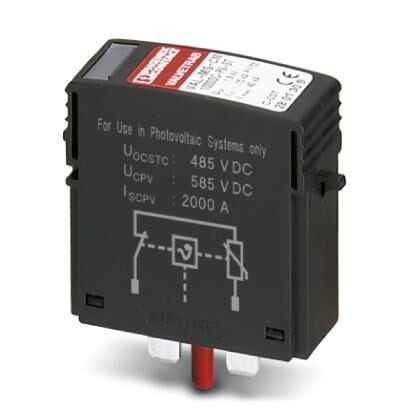

Запасной штекерный модуль для комбинированных разрядников PV серии VAL-MS 1000DC-PV-...
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Схема защиты со стороны постоянного напряжения (DC)
5. Параметры соединения
6. Спецификации UL
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Схема защиты со стороны постоянного напряжения (DC)
5. Параметры соединения
6. Спецификации UL
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 52, 4 мм |
| Ширина | 17, 5 мм |
| Глубина | 55, 3 мм |
| Единица шага | 1 TE |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 60г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 7, 5г (5-500 Гц / 2, 5 ч / XYZ) |
3. Общие сведения
| Класс испытания согл. МЭК | PV II |
| PV T2 | |
| Тип EN | T2 |
| Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Тип монтажа | на основной элемент |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6-FR |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
4. Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 585 В DC |
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Длительный ток ICPV | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 25 mVA |
| Номинальный ток утечки (8/20) мкс | 15 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Уровень защиты Up | ≤ 1, 9 кВ |
| Остаточное напряжение Ures | ≤ 1, 9 кВ (при In) |
| ≤ 1, 5 кВ (при 5 кА) | |
| ≤ 1, 7 кВ (При 10 кА) | |
| ≤ 2 кВ (при 20 кА) | |
| ≤ 2, 3 кВ (при 30 кА) | |
| ≤ 2, 5 кВ (при 40 кА) | |
| Время срабатывания tA | ≤ 25 нс |
| Сопротивление изоляции Riso | >5 ГΩ (при 500 В DC) |
5. Параметры соединения
| Тип подключения | вставной |
6. Спецификации UL
| Тип SPD | 1CA |
| Максимальное напряжение длительной нагрузки MCOV | 1170 В DC |
| Номинальное напряжение | 1170 В DC |
| Защитная цепь | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Система распределения энергии | DC PV |
| Ограничитель номинального напряжения VPR | 3 кВ |
| Номинальный импульсный разрядный ток In | 10 кA |
| Стойкость к короткому замыканию (SCCR) | 50 кA |
7. Стандарты и предписания
| Стандарты/нормативные документы | EN 50539-11 2013 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 10.0.1 | 27130890 |
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130805 |
| ECl@ss 8.0 | 27130890 |
| ECl@ss 9.0 | 27130890 |
10. ETIM
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
11. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
Характеристики
Бренд
PHOENIX CONTACT
