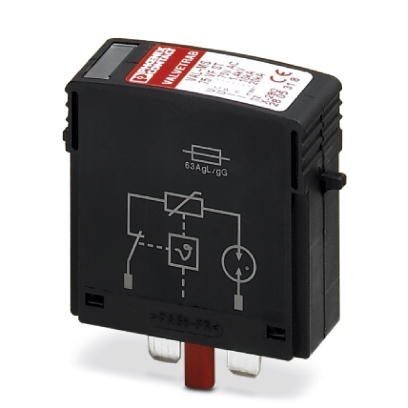

Штекерный модуль для защиты от импульсных перенапряжений, Тип 2, с последовательно включенными варистором и газонаполненным искровым разрядником для базового элемента VAL-MS, контроль перегрева, визуальный индикатор неисправности.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Защитная цепь
6. Параметры соединения
7. Спецификации UL
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Защитная цепь
6. Параметры соединения
7. Спецификации UL
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Высота | 52, 4 мм |
| Ширина | 17, 5 мм |
| Глубина | 55, 3 мм |
| Единица шага | 1 TE |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г |
| Вибрация (при эксплуатации) | 5г |
3. Общие сведения
| Класс испытания согл. МЭК | II |
| T2 | |
| Тип EN | T2 |
| Защитная цепь | L-PE |
| L-L | |
| Тип монтажа | на основной элемент |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
4. Дальнейшие описания
| Указание | Заявленные значения для цепи защиты L-L действуют только в комбинации с VAL-MS/2+0-BE/FM/S2 |
5. Защитная цепь
| Номинальное напряжение UN | 5 В AC ... 48 В AC |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 75 В AC |
| 100 В DC | |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 1 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 10 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 20 кA |
| Стойкость к короткому замыканию ISCCR | 10 кA |
| Уровень защиты Up | ≤ 1, 4 кВ |
| Уровень защиты Up (L-L) | ≤ 1, 8 кВ |
| Остаточное напряжение Ures | ≤ 0, 45 кВ (при In) |
| ≤ 0, 35 кВ (при 5 кА) | |
| ≤ 0, 3 кВ (При 3 кА) | |
| Остаточное напряжение Ures (L-L) | ≤ 0, 9 кВ (при In) |
| ≤ 0, 7 кВ (при 5 кА) | |
| ≤ 0, 6 кВ (При 3 кА) | |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1, 4 кВ |
| Время срабатывания tA | ≤ 100 нс |
| Макс. номинал входного предохранителя при подключении ответвлений | 63 A (gG) |
6. Параметры соединения
| Тип подключения | вставной |
7. Спецификации UL
| Тип SPD | 4CA |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 75 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L+) - (L-) | 100 В DC |
| Номинальное напряжение | 48 В AC |
| 60 В DC | |
| Защитная цепь | L-N |
| (L+) - (L-) | |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Измеренное предельное напряжение MLV (L-N) | 1760 В |
| Измеренное предельное напряжение MLV (L+) - (L-) | 1760 В |
| Номинальный импульсный разрядный ток In (L-N) | 10 кA |
| Номинальный импульсный разрядный ток In (L+) - (L-) | 10 кA |
8. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 10.0.1 | 27130890 |
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130805 |
| ECl@ss 8.0 | 27130890 |
| ECl@ss 9.0 | 27130890 |
11. ETIM
| ETIM 2.0 | EC000941 |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
12. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
