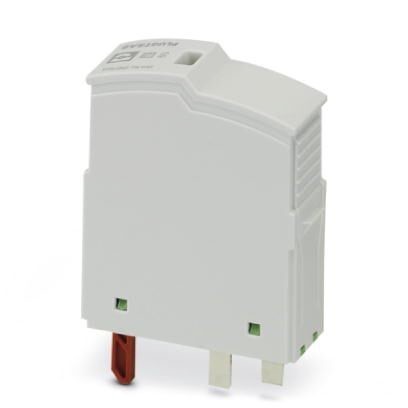

Запасной штекер для УЗИП типа 2/3 серии PLT-SEC-…-UT/PT. Номинальное напряжение 230 В.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Параметры соединения
7. Спецификации UL
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Параметры соединения
7. Спецификации UL
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
1. Размеры
| Высота | 46, 7 мм |
| Ширина | 17, 5 мм |
| Глубина | 65, 7 мм |
| Единица шага | 1 TE |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 6000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (5 — 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Тип EN | T2 / T3 |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Количество портов | One |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | на основной элемент |
| Цвет | светло-серый RAL 7035 |
| Материал корпуса | PA 6.6-FR 20 % GF |
| PA 6.6-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
4. Защитная цепь
| Номинальное напряжение UN | 240 В AC (TN-S) |
| 240 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 264 В AC |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 5 кA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 26, 4 mVA (при UREF) |
| ≤ 26, 4 mVA (при UC) | |
| Контрольное напряжение UREF | 264 В AC |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 10 кA |
| Комбинированный импульс UOC | 6 кВ |
| Уровень защиты Up (L-N) | ≤ 1, 25 кВ (при UOC) |
| ≤ 1, 4 кВ (при In) | |
| Уровень защиты Up (L-PE) | ≤ 1, 4 кВ |
| Уровень защиты Up (N-PE) | ≤ 1, 4 кВ |
| Характеристика TOV при UT (L-N) | 400 В AC (5 с / режим устойчивости) |
| 457 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (L-PE) | 457 В AC (5 с / режим устойчивости) |
| 457 В AC (120 мин / режим устойчивости) | |
| 1464 В AC (200 мс / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Стойкость к короткому замыканию ISCCR | 10 kA AC |
| Макс. номинал входного предохранителя при подключении ответвлений | 32 A (gG / B / C) |
5. Дополнительные технические данные
| Стойкость к короткому замыканию ISCCR | 0, 25 kA DC (без дополнительного входного предохранителя) |
| 5 kA DC (для входного предохранителя 20 A gG / B) | |
| Макс. напряжение при длительной нагрузке UC | 275 В AC |
| 240 В DC | |
| Защитная цепь | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Класс испытания согласно МЭК (по МЭК 61643-21) | D1 |
| Устойчивость к импульсному току (фаза-фаза) | D1 - 500 A |
| Устойчивость к импульсному току (фаза-земля) | D1 - 500 A |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 0, 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0, 5 кA |
6. Параметры соединения
| Тип подключения | вставной |
7. Спецификации UL
| Тип SPD | 4CA |
| Максимальное напряжение длительной нагрузки MCOV | 264 В AC |
| 240 В DC | |
| Номинальное напряжение | 240 В DC |
| Защитная цепь | L-N |
| L-G | |
| N-G | |
| (DC+) - (DC-) | |
| (DC+) - G | |
| (DC-) - G | |
| Система распределения энергии | Single phase |
| DC | |
| Номинальная частота | 50/60 Гц |
| Измеренное предельное напряжение MLV (L-N) | 1150 В |
| Измеренное предельное напряжение MLV (L-G) | 1180 В |
| Измеренное предельное напряжение MLV (N-G) | 1180 В |
| Номинальный импульсный разрядный ток In | 5 кA |
8. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
10. eCl@ss
| ECl@ss 10.0.1 | 27130890 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130890 |
| ECl@ss 8.0 | 27130890 |
| ECl@ss 9.0 | 27130890 |
11. ETIM
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC002497 |
| ETIM 7.0 | EC002497 |
Характеристики
Бренд
PHOENIX CONTACT
