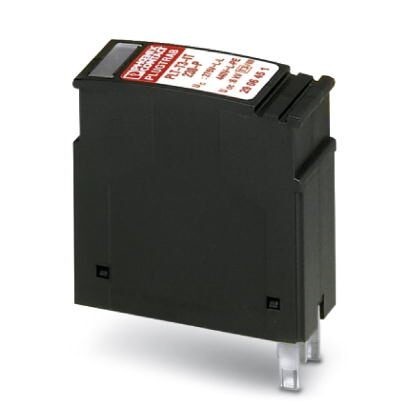

Запасной штекер устройства защиты в ИТ-системах серии PLUGTRAB. Номинальное напряжение 230 В.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Высота | 45 мм |
| Ширина | 17, 7 мм |
| Глубина | 52 мм |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
3. Общие сведения
| Тип EN | T3 |
| Количество портов | One |
| Защитная цепь | L-L |
| L-PE | |
| Тип монтажа | на основной элемент |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
4. Защитная цепь
| Номинальное напряжение UN | 230 В AC (IT) |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L-N) | 275 В AC |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 440 В AC |
| Номинальный ток IL | 16 A (60 °C) |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 340 mVA |
| Контрольное напряжение UREF | 255 В AC |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 8 кA |
| Комбинированный импульс UOC | 6 кВ |
| Уровень защиты Up (L-N) | ≤ 1, 2 кВ |
| Уровень защиты Up (L-PE) | ≤ 1, 5 кВ |
| Характеристика TOV при UT (L-PE) | 440 В AC (120 мин / режим устойчивости) |
| 1455 В AC (200 мс / режим безопасного сбоя) | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Номинал предохранителя, макс. | 16 A (MCB B) |
| Стойкость к короткому замыканию ISCCR | 1, 5 kA AC |
| Макс. номинал входного предохранителя при подключении ответвлений | 16 A (MCB B) |
| Максимальный входной предохранитель при сквозной проводке | 16 A (MCB B) |
5. Параметры соединения
| Тип подключения | вставной |
6. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27130890 |
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130806 |
| ECl@ss 8.0 | 27130890 |
| ECl@ss 9.0 | 27130890 |
9. ETIM
| ETIM 2.0 | EC000942 |
| ETIM 3.0 | EC000942 |
| ETIM 4.0 | EC000942 |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000942 |
| ETIM 7.0 | EC000942 |
10. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
Характеристики
Бренд
PHOENIX CONTACT
