Базовый элемент для защиты от перенапряжений, тип 3 PLT-SEC-T3-BE-FM-UT купить в интернет-магазине

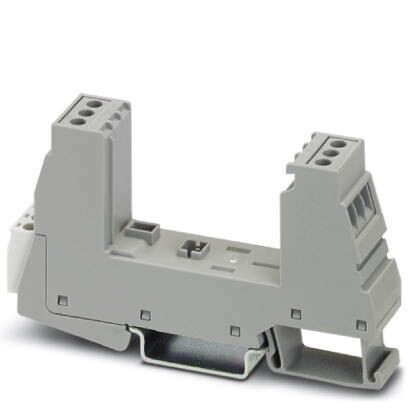

Базовый элемент для защиты от перенапряжений, тип 3 PLT-SEC-T3-BE-FM-UT

Описание

Характеристики

Базовый элемент для защитного штекера серии PLT-SEC-…-UT/PT с контактом удаленного оповещения.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Индикатор / Дистанционная сигнализация
7. Параметры соединения
8. Спецификации UL
9. Индикатор / дистанционная сигнализация UL
10. UL данные по присоединению
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
1. Размеры
Высота 93, 4 мм
Ширина 17, 7 мм
Глубина 51, 5 мм (вкл. монтажная рейка 7, 5 мм)
Единица шага 1 TE
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации) 5г (5 — 500 Гц / 2, 5 ч / X, Y, Z)
3. Общие сведения
Тип EN T2 / T3
Система энергоснабжения IEC TN-S
TT
Количество портов One
Тип монтажа Монтажная рейка35 мм
Цвет светло-серый RAL 7035
серый цвет A RAL 7042
Материал корпуса PA 6.6-FR 20 % GF
PA 6.6-FR
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов 2
Сообщение, неисправность устройства для защиты от импульсных перенапряжений Контр.контакт
4. Защитная цепь
Номинальное напряжение UN 240 В AC (TN-S)
240 В AC (TT)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC 264 В AC
Номинальный ток IL 26 A (при 30 °C)
Стойкость к короткому замыканию ISCCR 10 kA AC
Макс. номинал входного предохранителя при подключении ответвлений Зависит от применяемого штекера
Максимальный входной предохранитель при сквозной проводке 25 A (gG / B / C)
5. Дополнительные технические данные
Стойкость к короткому замыканию ISCCR макс. 5 kA DC (Зависит от применяемого штекера)
Макс. напряжение при длительной нагрузке UC 240 В DC
6. Индикатор / Дистанционная сигнализация
Функция переключения Переключающий контакт
Рабочее напряжение 250 В AC
125 В DC (200 мА DC)
Рабочий ток 0, 5 A AC
0, 5 A DC (75 В DC)
Тип подключения Винтовые зажимы
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 30 ... 12
Резьба винтов M3
Момент затяжки 0, 5 Нм
Длина снятия изоляции 10 мм
7. Параметры соединения
Тип подключения Винтовые зажимы
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
Резьба винтов M3
Момент затяжки 0, 5 Нм
Длина снятия изоляции 10 мм
8. Спецификации UL
Тип SPD ACC
Номинальное напряжение 240 В DC
Номинальный ток IL 20 A
Система распределения энергии Single phase
DC
Номинальная частота 50/60 Гц
9. Индикатор / дистанционная сигнализация UL
Рабочее напряжение 250 В AC (0, 5 A)
12 В DC (4 А)
24 В DC (2 A)
48 В DC (1 A)
Момент затяжки 5 lbf-in. ... 7 lbf-in.
Сечение проводника AWG 30 ... 12
10. UL данные по присоединению
Сечение проводника AWG 16 ... 12
Момент затяжки 4, 4 lbf-in.
11. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 6.0 27130800
ECl@ss 7.0 27130803
ECl@ss 8.0 27130803
ECl@ss 9.0 27130803
14. ETIM
ETIM 5.0 EC000472
ETIM 6.0 EC000472
ETIM 7.0 EC000472

Характеристики

Бренд

Phoenix Contact

Последняя стоимость

4329.73
