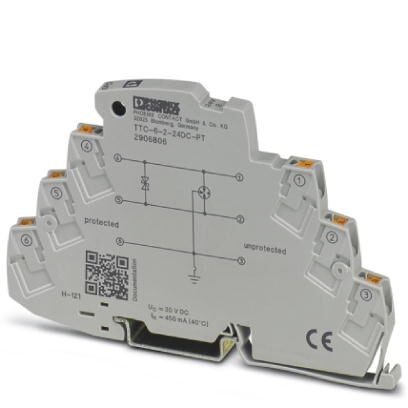

Устройство защиты от перенапряжений TTC-6-2-24DC-PT

Описание

Характеристики

Устройство защиты от перенапряжений для зависящих от сопротивления измерительных сигналов.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Высота 105, 8 мм
Ширина 6, 2 мм +0, 1 мм
Глубина 69, 5 мм (вкл. монтажная рейка 7, 5 мм)
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Высота ≤ 4000 м (amsl (выше уровня моря))
Степень защиты IP20
3. Общие сведения
Материал корпуса PBT
Класс воспламеняемости согласно UL 94 V-0
Цвет серый цвет A RAL 7042
Тип монтажа Монтажная рейкаTH 35 - 7, 5 mm
Конструкция Модуль для установки на монтажную рейку, неразъемный
Направление действие Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground
4. Защитная цепь
Класс испытания согл. МЭК C1
C2
C3
D1
Номинальное напряжение UN 24 В DC
Макс. напряжение при длит. нагрузке UC 30 В DC
21 В AC
Расчетный ток 450 мА (80 °C)
Эффективный рабочий ток IC при UC ≤ 5 мкA
Ток защитного проводника IPE ≤ 1 мкA
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) 0, 5 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 5 кA
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) 0, 5 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 10 кA
Уровень защиты Up (жила-жила) ≤ 60 В (C1 - 1 кВ/500 A)
≤ 45 В (C3 - 25 A)
≤ 50 В (C3 - 100 A)
Уровень защиты Up (жила-земля) ≤ 650 В (C1 - 1 кВ/500 A)
≤ 1, 1 кВ (C2 - 10 кВ / 5 кА)
≤ 600 В (C3 - 25 A)
≤ 700 В (C3 - 100 A)
Уровень защиты Up, статический (жила-земля) ≤ 1, 1 кВ (C2 - 10 кВ / 5 кА)
Время срабатывания tA (фаза-фаза) ≤ 1 нс
Время срабатывания tA (фаза-земля) ≤ 100 нс
Вносимое затухание aE, сим. тип. 0, 3 дБ (≤ 300 кГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом тип. 965 кГц
Емкость (фаза-земля) тип. 2, 2 нФ
Сопротивление на цепь ≤ 100 мΩ
Номинал предохранителя, макс. 500 мА (FF)
Устойчивость к импульсному току (фаза-фаза) C1 - 1 кВ / 500 A
C3 - 100 A
Устойчивость к импульсному току (фаза-земля) C1 - 1 кВ / 500 A
C2 - 10 кВ / 5 кA
C3 - 100 A
D1 - 500 A
Время сброса импульса (фаза-земля) ≤ 1 с
5. Дополнительные технические данные
Макс. отводимый импульсный ток I общ. макс. (8/20) мкс 20 кA (1x)
6. Характеристики клемм
Тип подключения Зажимы Push-in
Длина снятия изоляции 8 мм
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
7. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-21 2000 + поправка 2001 + A1 2008, измененный + A2 2012
EN 61643-21 2001 + A1 2009 + A2 2013
8. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 4.0 27140201
ECl@ss 4.1 27130801
ECl@ss 5.0 27130801
ECl@ss 5.1 27130801
ECl@ss 6.0 27130800
ECl@ss 7.0 27130807
ECl@ss 8.0 27130807
ECl@ss 9.0 27130807
10. ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
ETIM 7.0 EC000943
11. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620

Характеристики

Бренд

PHOENIX CONTACT

Высота	105, 8 мм
Ширина	6, 2 мм +0, 1 мм
Глубина	69, 5 мм (вкл. монтажная рейка 7, 5 мм)

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Высота	≤ 4000 м (amsl (выше уровня моря))
Степень защиты	IP20

Материал корпуса	PBT
Класс воспламеняемости согласно UL 94	V-0
Цвет	серый цвет A RAL 7042
Тип монтажа	Монтажная рейкаTH 35 - 7, 5 mm
Конструкция	Модуль для установки на монтажную рейку, неразъемный
Направление действие	Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение UN	24 В DC
Макс. напряжение при длит. нагрузке UC	30 В DC
	21 В AC
Расчетный ток	450 мА (80 °C)
Эффективный рабочий ток IC при UC	≤ 5 мкA
Ток защитного проводника IPE	≤ 1 мкA
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник)	0, 5 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля)	5 кA
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля)	0, 5 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс	10 кA
Уровень защиты Up (жила-жила)	≤ 60 В (C1 - 1 кВ/500 A)
	≤ 45 В (C3 - 25 A)
	≤ 50 В (C3 - 100 A)
Уровень защиты Up (жила-земля)	≤ 650 В (C1 - 1 кВ/500 A)
	≤ 1, 1 кВ (C2 - 10 кВ / 5 кА)
	≤ 600 В (C3 - 25 A)
	≤ 700 В (C3 - 100 A)
Уровень защиты Up, статический (жила-земля)	≤ 1, 1 кВ (C2 - 10 кВ / 5 кА)
Время срабатывания tA (фаза-фаза)	≤ 1 нс
Время срабатывания tA (фаза-земля)	≤ 100 нс
Вносимое затухание aE, сим.	тип. 0, 3 дБ (≤ 300 кГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	тип. 965 кГц
Емкость (фаза-земля)	тип. 2, 2 нФ
Сопротивление на цепь	≤ 100 мΩ
Номинал предохранителя, макс.	500 мА (FF)
Устойчивость к импульсному току (фаза-фаза)	C1 - 1 кВ / 500 A
	C3 - 100 A
Устойчивость к импульсному току (фаза-земля)	C1 - 1 кВ / 500 A
	C2 - 10 кВ / 5 кA
	C3 - 100 A
	D1 - 500 A
Время сброса импульса (фаза-земля)	≤ 1 с

Тип подключения	Зажимы Push-in
Длина снятия изоляции	8 мм
Сечение гибкого провода	0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода	0, 2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12

Стандарты/нормативные документы	МЭК 61643-21 2000 + поправка 2001 + A1 2008, измененный + A2 2012
	EN 61643-21 2001 + A1 2009 + A2 2013

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
