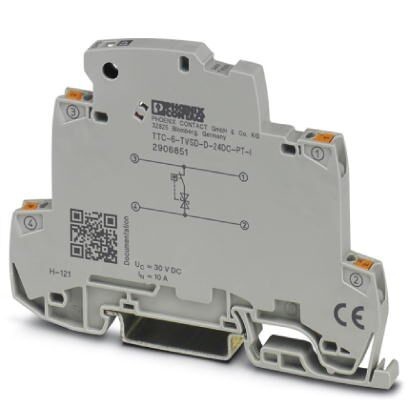

Устройство тонкой защиты от перенапряжений со встроенным индикатором состояния для 2-проводной сигнальной цепи без потенциала земли.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Высота | 92 мм |
| Ширина | 6, 2 мм |
| Глубина | 69, 5 мм (вкл. монтажная рейка 7, 5 мм) |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 (с торцевой крышкой) |
3. Общие сведения
| Материал корпуса | PBT |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | серый цвет A RAL 7042 |
| Тип монтажа | Монтажная рейка35 мм |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Earth Ground |
4. Защитная цепь
| Класс испытания согл. МЭК | C3 |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |
| Расчетный ток | 10 A (60 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 150 A |
| Уровень защиты Up (жила-жила) | ≤ 50 В (C3 - 25 A) |
| ≤ 50 В (C3 - 30 A) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Вносимое затухание aE, сим. | тип. 0, 3 дБ (≤ 520 кГц / 150 Ω) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1, 7 МГц |
| Емкость (фаза-фаза) | 1, 5 нФ |
| Сопротивление на цепь | ≤ 100 мΩ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Устойчивость к импульсному току (фаза-фаза) | C3 - 30 A |
5. Характеристики клемм
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
6. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1 2008, измененный + A2 2012 |
| EN 61643-21 2001 + A1 2009 + A2 2013 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27140201 |
| ECl@ss 4.1 | 27130801 |
| ECl@ss 5.0 | 27130801 |
| ECl@ss 5.1 | 27130801 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27130807 |
| ECl@ss 9.0 | 27130807 |
9. ETIM
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
10. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
