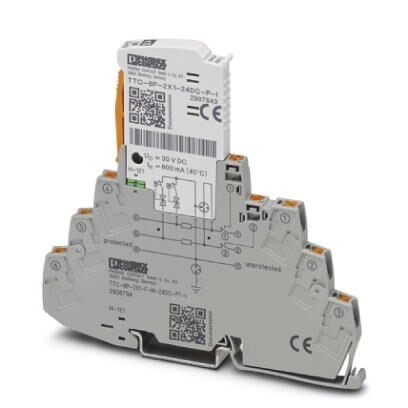

Устройство защиты от перенапряжений (защитный штекер и базовый элемент) со встроенным индикатором состояния и ножевыми размыкателями для двух сигнальных проводников с общим опорным потенциалом, например Digital IN/OUT. Непрямое заземление через газовый разрядник.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 105, 8 мм |
| Ширина | 6, 2 мм +0, 1 мм |
| Глубина | 100 мм (вкл. монтажная рейка 7, 5 мм) |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | PBT |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | серый цвет A RAL 7042 |
| светло-серый RAL 7035 | |
| Тип монтажа | Монтажная рейкаTH 35 - 7, 5 mm |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground |
4. Защитная цепь
| Класс испытания согл. МЭК | C1 |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |
| Расчетный ток | 600 мА (56 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0, 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила—масса сигнала) | 0, 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Уровень защиты Up (жила-земля) | ≤ 750 В (C1 - 1 кВ/500 A) |
| ≤ 800 В (C2 - 10 кВ / 5 кА) | |
| ≤ 1, 1 кВ (C3 - 25 A) | |
| ≤ 1, 15 кВ (C3 - 100 A) | |
| Уровень защиты Up (жила—масса сигнала) | ≤ 140 В (C1 - 1 кВ/500 A) |
| ≤ 190 В (C2 - 10 кВ / 5 кА) | |
| ≤ 45 В (C3 - 25 A) | |
| ≤ 50 В (C3 - 100 A) | |
| Уровень защиты Up, статический (жила-земля) | ≤ 750 В (C1 - 1 кВ/500 A) |
| ≤ 800 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up, статический (жила—масса сигнала) | ≤ 55 В (C1 - 1 кВ/500 A) |
| ≤ 120 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, асим. | тип. 0, 3 дБ (≤ 270 кГц / 150 Ω) |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 960 кГц |
| Емкость (фаза — сигнальная масса) | тип. 2, 2 нФ |
| Сопротивление на цепь | 1, 65 Ω ±20 % |
| Номинал предохранителя, макс. | 630 мА (FF) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Устойчивость к импульсному току (фаза — сигнальная масса) | C1 - 1 кВ/500 A |
| C2 - 10 кВ/5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Время сброса импульса (фаза-земля) | ≤ 30 мс |
| Время сброса импульса (жила—масса сигнала) | ≤ 300 мс |
5. Дополнительные технические данные
| Макс. отводимый импульсный ток I общ. макс. (8/20) мкс | 20 кA (1x) |
6. Характеристики клемм
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
7. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1 2008, измененный + A2 2012 |
| EN 61643-21 2001 + A1 2009 + A2 2013 |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27140201 |
| ECl@ss 4.1 | 27130801 |
| ECl@ss 5.0 | 27130801 |
| ECl@ss 5.1 | 27130801 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27130807 |
| ECl@ss 9.0 | 27130807 |
10. ETIM
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
11. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
