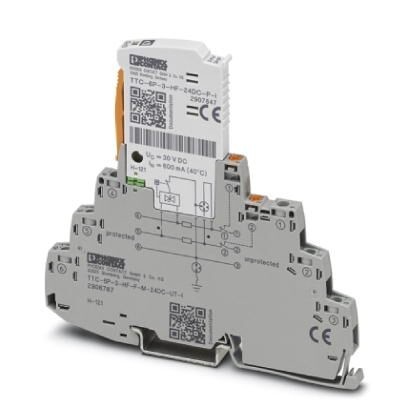

Устройство защиты от перенапряжений (защитный штекер и базовый элемент) со встроенным индикатором состояния и ножевыми размыкателями для трех сигнальных проводников с общим опорным потенциалом. Для высокочастотных приложений и телекоммуникационных интерфейсов без напряжения питания. Непрямое заземление через газовый разрядник.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Характеристики клемм
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Высота | 105, 8 мм |
Ширина | 6, 2 мм +0, 1 мм |
Глубина | 100 мм (вкл. монтажная рейка 7, 5 мм) |
2. Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Высота | ≤ 4000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
3. Общие сведения
Материал корпуса | PBT |
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | серый цвет A RAL 7042 |
светло-серый RAL 7035 | |
Тип монтажа | Монтажная рейкаTH 35 - 7, 5 mm |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Направление действие | Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground |
4. Защитная цепь
Класс испытания согл. МЭК | C1 |
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 24 В DC |
Макс. напряжение при длит. нагрузке UC | 30 В DC |
21 В AC | |
Расчетный ток | 600 мА (56 °C) |
Эффективный рабочий ток IC при UC | ≤ 5 мкA |
Ток защитного проводника IPE | ≤ 1 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 0, 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0, 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила—масса сигнала) | 0, 5 кA |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
Уровень защиты Up (жила-жила) | ≤ 150 В (C1 - 1 кВ/500 A) |
≤ 275 В (C2 - 10 кВ / 5 кА) | |
≤ 45 В (C3 - 25 A) | |
≤ 55 В (C3 - 100 A) | |
Уровень защиты Up (жила-земля) | ≤ 750 В (C1 - 1 кВ/500 A) |
≤ 750 В (C2 - 10 кВ / 5 кА) | |
≤ 1, 1 кВ (C3 - 25 A) | |
≤ 1, 2 кВ (C3 - 100 A) | |
Уровень защиты Up (жила—масса сигнала) | ≤ 80 В (C1 - 1 кВ/500 A) |
≤ 125 В (C2 - 10 кВ / 5 кА) | |
≤ 45 В (C3 - 25 A) | |
≤ 55 В (C3 - 100 A) | |
Уровень защиты Up, статический (жила-жила) | ≤ 75 В (C1 - 1 кВ/500 A) |
≤ 120 В (C2 - 10 кВ / 5 кА) | |
Уровень защиты Up, статический (жила-земля) | ≤ 75 В (C1 - 1 кВ/500 A) |
≤ 120 В (C2 - 10 кВ / 5 кА) | |
Уровень защиты Up, статический (жила—масса сигнала) | ≤ 750 В (C1 - 1 кВ/500 A) |
≤ 750 В (C2 - 10 кВ / 5 кА) | |
Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс |
Время срабатывания tA (фаза-земля) | ≤ 100 нс |
Вносимое затухание aE, сим. | тип. 0, 3 дБ (≤ 8, 7 МГц / 150 Ω) |
Вносимое затухание aE, асим. | тип. 0, 3 дБ (≤ 10, 5 МГц / 150 Ω) |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 60 МГц |
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 60 МГц |
Емкость (фаза-фаза) | тип. 32 пФ |
Емкость (фаза — сигнальная масса) | тип. 32 пФ |
Сопротивление на цепь | 1, 65 Ω ±20 % |
Номинал предохранителя, макс. | 630 мА (FF) |
Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
C3 - 100 A | |
Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
C3 - 100 A | |
D1 - 500 A | |
Устойчивость к импульсному току (фаза — сигнальная масса) | C1 - 1 кВ/500 A |
C2 - 10 кВ/5 kA | |
C3 - 100 A | |
D1 - 500 A | |
Время сброса импульса (фаза-фаза) | ≤ 600 мс |
Время сброса импульса (фаза-земля) | ≤ 30 мс |
Время сброса импульса (жила—масса сигнала) | ≤ 600 мс |
5. Дополнительные технические данные
Макс. отводимый импульсный ток I общ. макс. (8/20) мкс | 20 кA (1x) |
6. Характеристики клемм
Тип подключения | Винтовые зажимы |
Резьба винтов | M3 |
Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 |
7. Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1 2008, измененный + A2 2012 |
EN 61643-21 2001 + A1 2009 + A2 2013 |
8. Соответствие экологическим нормам
REACh SVHC | Lead 7439-92-1 |
China RoHS | Период времени для применения по назначению (EFUP)50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
ECl@ss 4.0 | 27140201 |
ECl@ss 4.1 | 27130801 |
ECl@ss 5.0 | 27130801 |
ECl@ss 5.1 | 27130801 |
ECl@ss 6.0 | 27130800 |
ECl@ss 7.0 | 27130807 |
ECl@ss 8.0 | 27130807 |
ECl@ss 9.0 | 27130807 |
10. ETIM
ETIM 2.0 | EC000943 |
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
11. UNSPSC
UNSPSC 6.01 | 30212010 |
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
UNSPSC 18.0 | 39121620 |
UNSPSC 19.0 | 39121620 |
UNSPSC 20.0 | 39121620 |
UNSPSC 21.0 | 39121620 |
Характеристики
Бренд
Phoenix Contact
